راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS- 40TK/M200

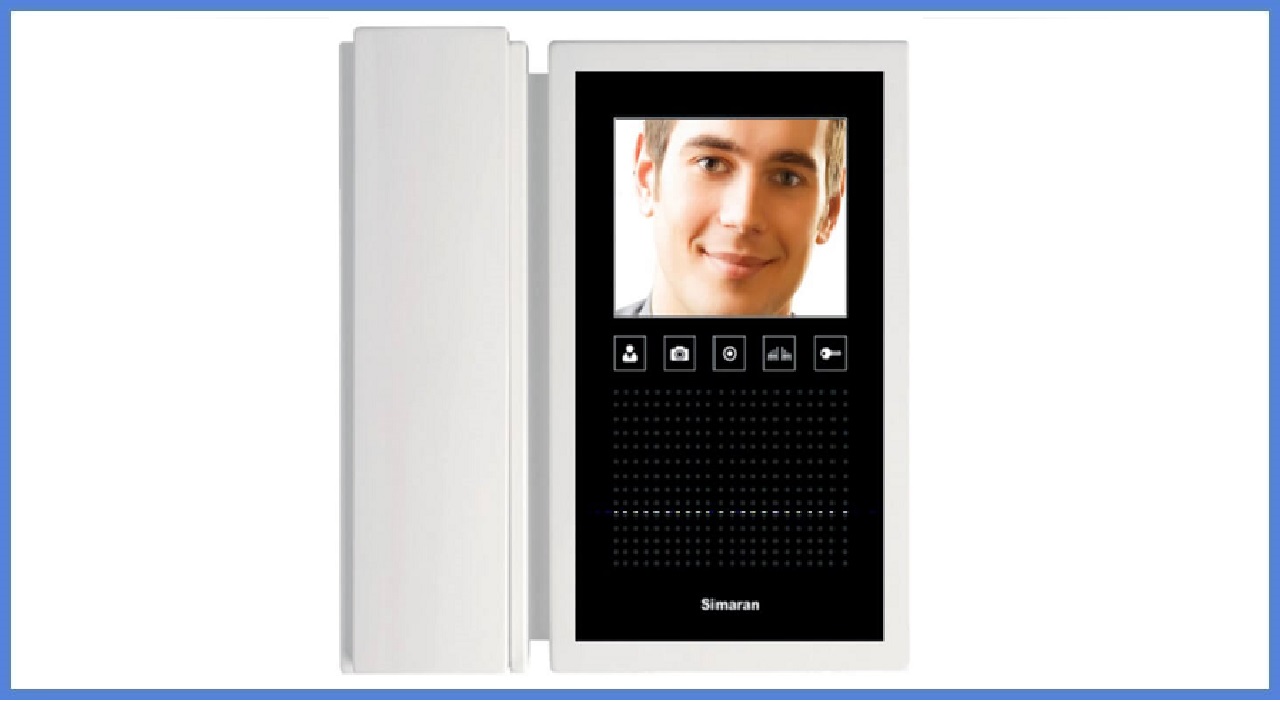

مانیتور دربازکن تصویری HS-40TK/M200 سیماران:

مانیتور دربازکن تصویری HS- 40TK/M200 سیماران: فروشگاه اینترنتی سیماران در این مطلب مشخصات مانیتور آیفون با درگاه حافظه سیماران مدل HS- 40TK/M200، و چگونگی نصب و راه اندازی این محصول را تشریح خواهد کرد.



لیست محتویات مانیتور رنگی 4 اینچ HS- 40TK/M200 سیماران:

• مانیتور

• گوشی

• دفترچه راهنما

• براکت



بسته متعلقات مانیتور دربازکن تصویری کلید لمسی سیماران:

۱- کانکتور 5 تایی 1 عدد

٢- کانکتور 4 تایی 1 عدد

۳-پیچ استوانه‌ای 7×3 1 عدد

4-کانکتور ۲ تایی 2 عدد

۵- پیچ دیواری M4 عدد 2

۶-رول‌پلاک 2 عدد

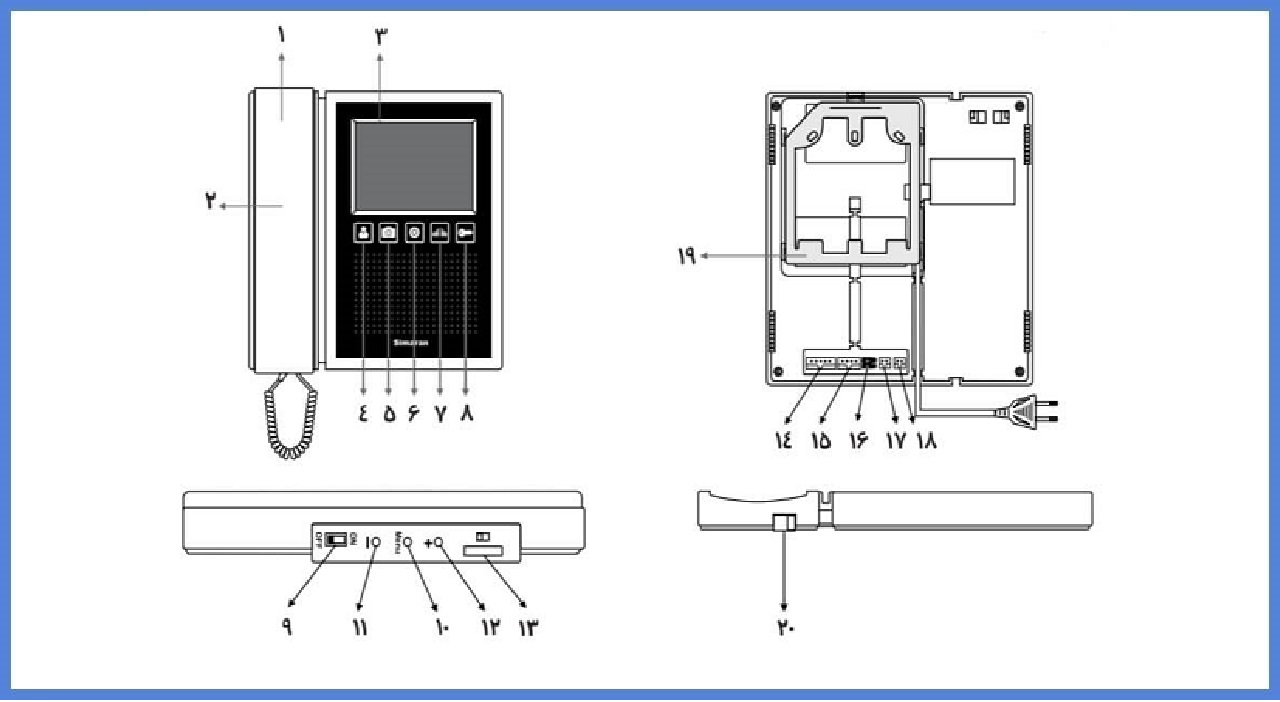

مشخصات مانیتور ایفون سیماران HS-40TK/M200:

۱- بلندگو

۲- گوشی

3- صفحه‌نمایش  LCD چهار اینچ

4 - دکمه مانیتور

با لمس این دکمه صفحه‌نمایش فعال شده و تصویر محدوده دید دوربین را نمایش می‌دهد و با لمس مجدد تصویر دوربین پنل دوم را نمایش می‌دهد.

۵- دکمه ضبط عکس به‌صورت دستی ورود به تنظیمات عکس‌های ذخیره شده (در حالت Stand by )

۶- دکمه تماس با نگهبانی

برای فراخوانی نگهبانی در سیستم‌هایی که دارای نگهبانی هستند استفاده می‌شود.

۷- دکمه دربازکن ثانویه

می‌توانید از این دکمه برای دربازکن ثانویه یا جک پارکینگ استفاده نمایید.

۸- دكمه دربازکن

برای آزاد کردن سیستم قفل دربازکن درب ورودی استفاده می‌شود.

۹- کلید ON/ OFF

برای روشن و یا خاموش کردن سیستم

۱۰- دكمه Menu جهت تنظیمات تصویر (Color, Brightness, Contrast) و منوی تنظیمات کلی (در حالت Stand by )

۱۱- کاهش مقادیر آیتم‌های مختلف در تنظیمات تصوير

۱۲ - افزایش مقادیر آیتم‌های مختلف در تنظیمات تصویر

۱۳ - محل قرار گرفتن SD Card

۱۶ - کانکتور ۵ تایی اتصال به پنل اول

۱۵ - کانکتور 4 تایی اتصال به پنل دوم

۱۶ - جمير استفاده از سوئیچر داخلی (فقط جهت ورودی اول)

۱۷ - کانکتور ۲ تایی اتصال به درب ثانویه یا جک پارکینگ

۱۸ - کانکتور ۲ تایی اتصال به دیکودر جهت تماس با نگهبانی در سیستم کدینگ

۱۹ - براکت

۲۰ - محل قرار گرفتن فیش گوشی

راهنمای نصب مانیتور ایفون تصویری سیماران مدل HS-40TK/M200:

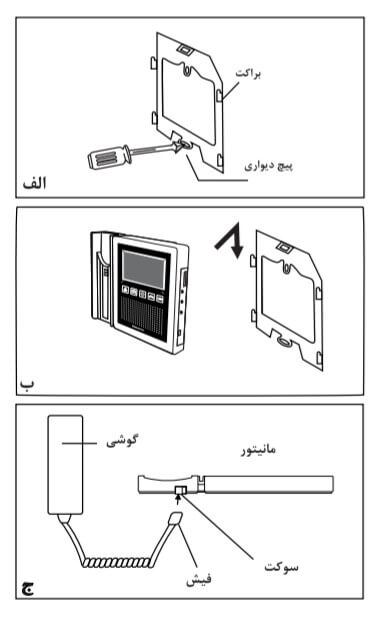

۱- پس از تعیین محل نصب مانیتور، براکت را در حالتی که سر قلاب‌ها به سمت بالا قرار گرفته، بطوریکه سیم‌ها در مرکز آن قرار گیرد، با دو پیچ دیواری، به‌صورتی مطمئن به دیوار پیچ کنید. سپس سیم‌ها را بیرون کشیده و آن‌ها را به کانکتور پشت مانیتور متصل کنید. (شکل الف)

با قرار دادن مانیتور روی چهار قلاب بالای براکت و پایین کشیدن آن، مانیتور راروی براکت سوار کنید. سپس برای ثابت کردن آن، پیچ استوانه را داخل چاک بالای براکت پیچ کنید(شکل ب)

۲- سیم گوشی را متصل کنید.(شکل ج)

۳-برق را متصل کنید.

4- دکمه ON/OFF را در حالت ON قرار دهید.



نکات مهم در نصب:

۱-دستگاه مانیتور و پنل را در جاهای پر گردوغبار، معرض نور مستقیم خورشید(یا دیگر منابع قوی نور)، دمای بالا بیش از 40 درجه سانتی‌گراد) یا شرایط رطوبت زیاد، نصب نکنید.همچنین محل‌های مرتعش یا در معرض ضربه را برای نصب انتخاب نکنید.

۲- برای بهبود کیفیت صدا و تصویر، از سیم mm۶/. فویل دار استفاده کرده و مسیر سیم‌کشی را دور از مسیر سیم‌های برق انتخاب کنید.

۳-برای انتقال تصویر به فواصل بیش از ۵۰ متر، از کابل کواکسیال استفاده کنید.



توجه:

جهت تغییر عملکرد مانیتور از حالت دو پنل به تک پنل و یا بالعکس می‌بایست انگشت خود را به مدت ۵ ثانیه بر روی کلید اینترکام در حالتی که تصویر در حال نمایش نمی‌باشد نگه دارید لازم به ذکر است برای تغییر عملکرد مجدد می‌بایست مانیتور توسط کلید ON- OFF خاموش و روشن شود.

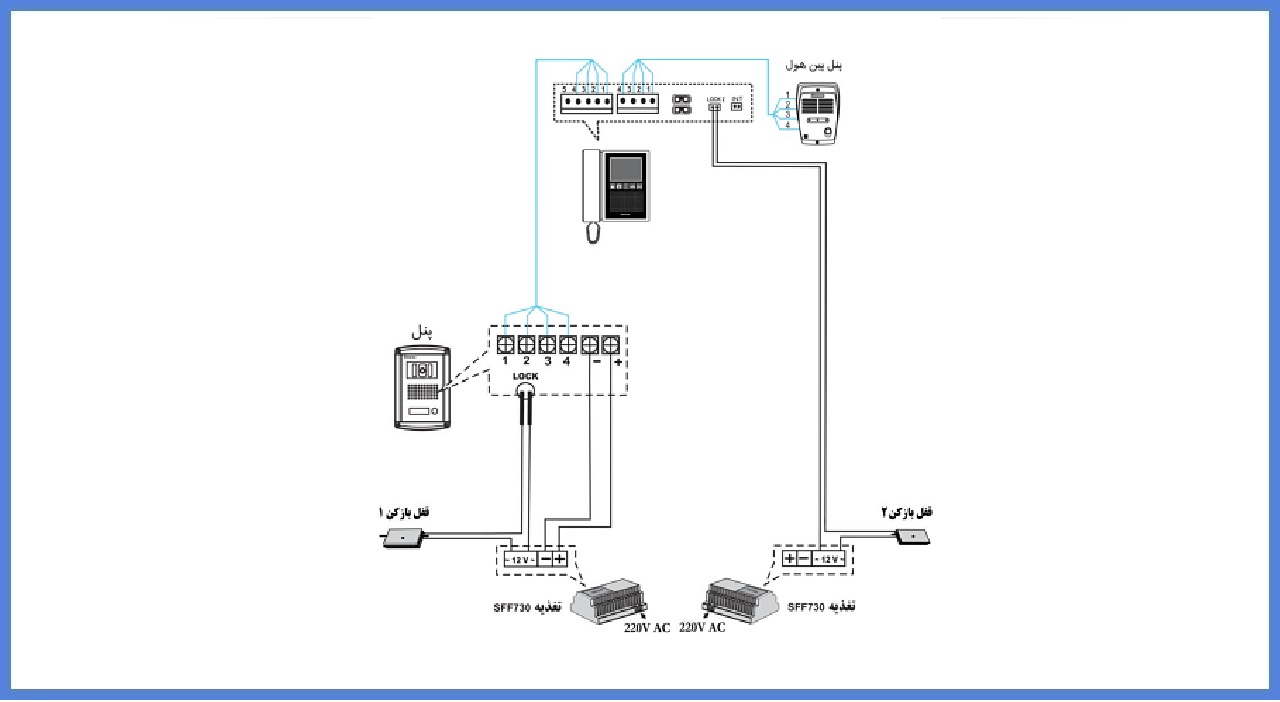

نحوه سیم بندی سیستم ۱ واحدی با پنل فراز:

توجه: در این روش توجه داشته باشید که باید هر دو جمپر پشت مانیتور در جای خود بمانند.

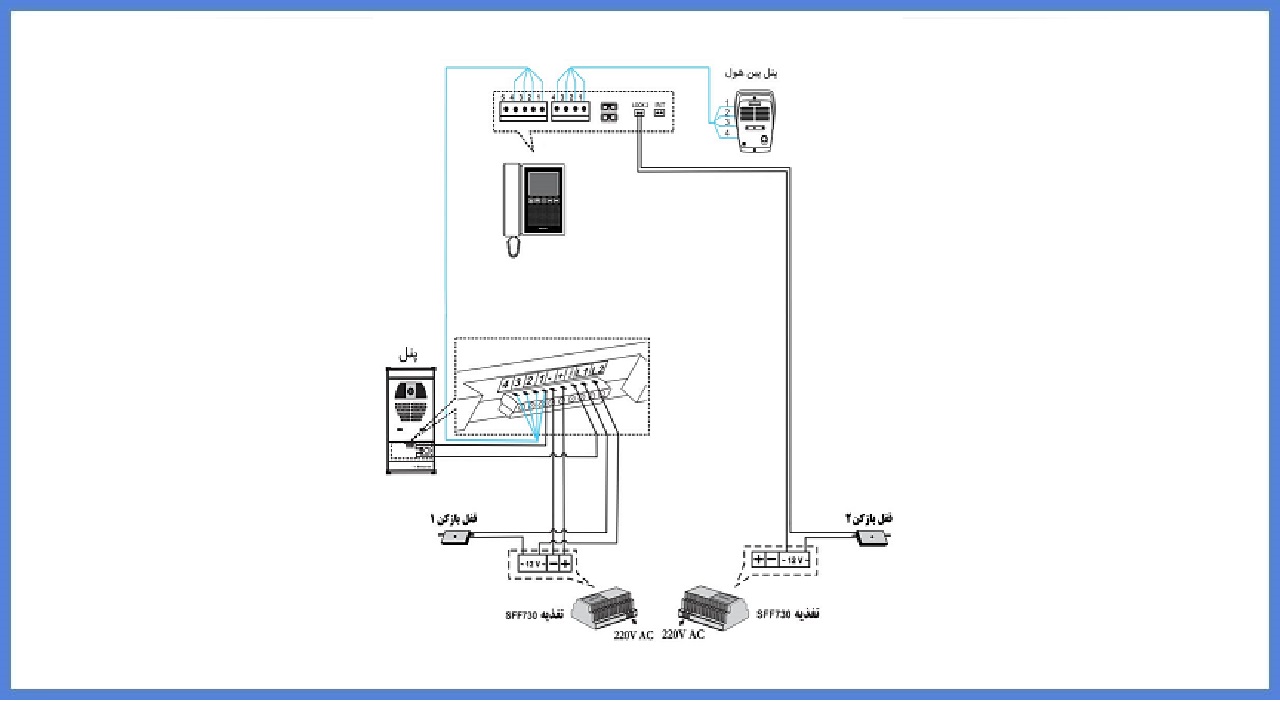

نحوه سیم بندی سیستم ۱ واحدی با پنل فوژان:

توجه: در این روش توجه داشته باشید که باید هردو جمپر پشت مانیتور در جای خود بمانند.



نحوه سیم بندی جهت استفاده از سوئیچرداخلی:

توجه: برای استفاده از سوئیچرداخلی، باید هردوجمپر پشت مانیتور برداشته شوند.

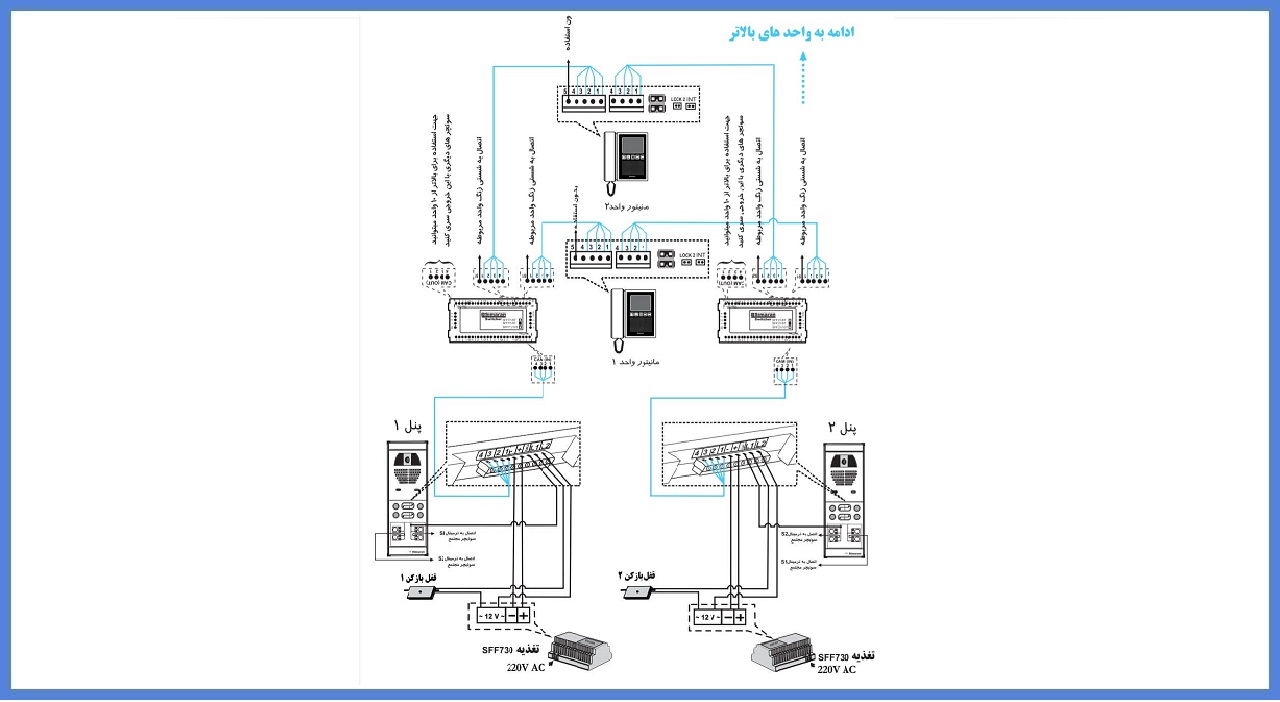

نحوه سیم بندی با استفاده از سوئیچر مجتمع:

توجه: برای استفاده از سوئیچر مجتمع، باید هردو جمپر پشت مانیتور در جای خود بمانند.

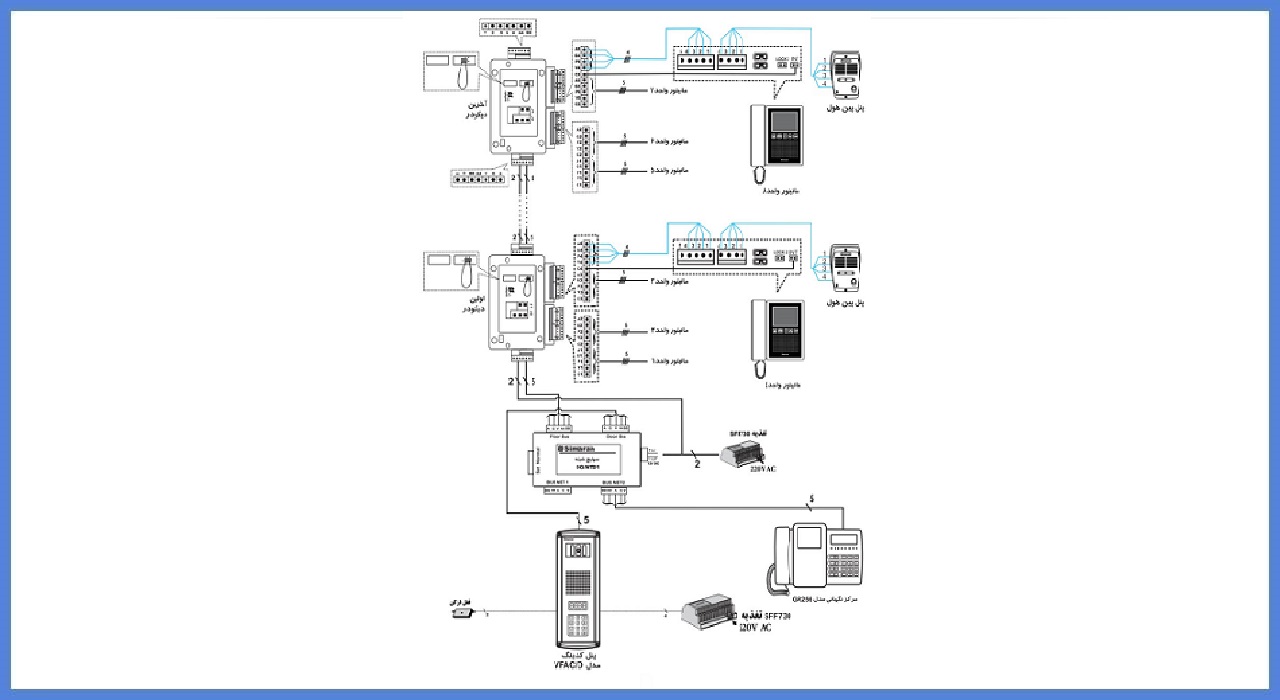

نحوه سیم بندی سیستم کدینگ با مرکز نگهبانی:



منوی تنظیمات مانیتور سیماران مدل HS-40TK/M200:

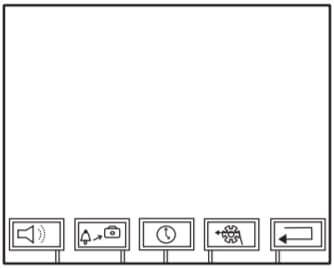

در حالت Stand by (وقتی‌که LCD خاموش است.) با فشردن کلید Menu منوی تنظیمات روی صفحه‌نمایش داده می‌شود.

(شکل شماره ۳)

انتخاب ملودی زنگ و حجم آن:

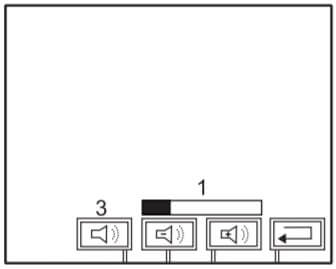

با لمس دکمه‌ی  صفحه‌ی مربوطه به انتخاب ملودی زنگ و حجم آن نمایش داده می‌شود. شکل شماره 4)، در این صفحه می‌توانید با لمس دکمه  ملودی‌های مختلف را جهت زنگ انتخاب کنید و همچنین می‌توانید با لمس دکمه‌های  و   حجم صدای زنگ را به ترتیب افزایش یا کاهش دهید. با لمس دکمه  نیز می‌توانید به منوی تنظیمات برگردید.

(شکل شماره 4)



فعال‌سازی عکس‌برداری اتوماتیک:

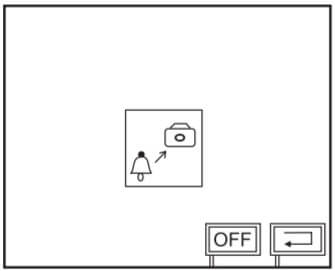

با لمس دکمه   صفحه‌ی مربوطه به فعال‌سازی ضبط اتوماتیک عکس نمایش داده می‌شود.(شکل شماره ۵)

در این صفحه می‌توانید با لمس دکمهعکس‌برداری اتوماتیک را فعال یا غیرفعال کنید که با فعال کردن این قسمت به ازاء هر بار دریافت زنگ از پنل به‌طور اتوماتیک یک عکس از مراجعه‌کننده در حافظه ذخیره می‌شود. با لمس دکمه  نیز می‌توانید به منوی تنظیمات برگردید.

(شکل شماره 5)

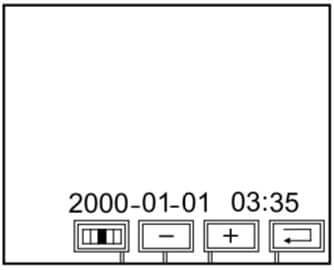

تاریخ و زمان:

 با لمس دکمه صفحه‌ی مربوطه به تنظیمات تاریخ و زمان نمایش داده می‌شود. (شکل شماره ۶)، در این صفحه می‌توانید با لمس دکمه  به ترتیب گزینه‌های سال، ماه، روز و همچنین ساعت را جهت تنظیم انتخاب کنید و با لمس دکمه‌های  و  می‌توانید مقدار آن‌ها را به ترتیب افزایش یا کاهش دهید. با لمس دکمه  نیز می‌توانید به منوی تنظیمات برگردید.

(شکل شمارہ 6)



بازگشت به تنظیمات کارخانه:

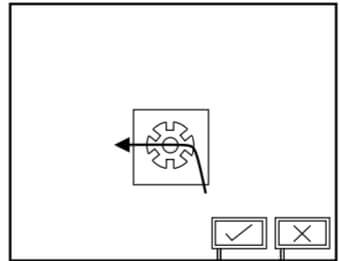

 با لمس دکمه  صفحه‌ی مربوطه به بازگشت به تنظیمات کارخانه نمایش داده می‌شود. (شکل شماره ۷)، در این صفحه می‌توانید با لمس دکمه  تنظیمات (ملودی و حجم صدای زنگ، تاریخ و زمان، مدعکسبرداری اتوماتیک) را به حالت کارخانه برگردانید. با لمس دکمه  نیز می‌توانید به منوی تنظیمات برگردید.

(شکل شمارہ 7)

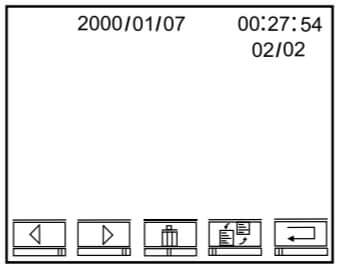

 تنظیمات عکس‌های ذخیره شده:

 در حالت Stand by (وقتی‌که LCD خاموش است.) با لمس دکمه  صفحه مربوط به تنظیمات عکس‌های ذخیره شده نمایش داده می‌شود.(شکل شماره ۸ درصورتی‌که هیچ عکسی وجود نداشته باشد پیغام No File برای چند لحظه در وسط صفحه‌نمایش داده می‌شود و سپس LCD خاموش می‌شود.در بالای عکس‌های ذخیره شده تاریخ و زمان ثبت عکس نشان داده می‌شود و در زیر تاریخ و زمان نیز تعداد عکس‌های ذخیره شده و شماره عکس مورد مشاهده نشان داده می‌شود.

(شکل شمارہ 8)

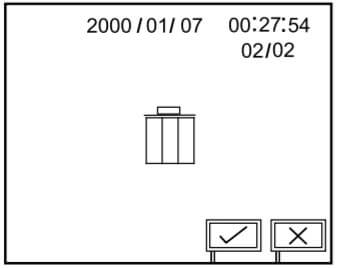

در این صفحه می‌توانید با لمس دکمه‌های   و  به ترتیب عکس‌های بعدی و قبلی را مشاهده نمایید و می‌توانید با لمس دکمه   اقدام به پاک کردن کلیه عکس‌ها نمایید که با لمس این دکمه صفحه مربوطه نمایش داده می‌شود. شکل شماره ۹)، برای تائید پاک کردن کلیه عکس‌ها می‌توانید دکمه  را لمس کنید در صورت انصراف می‌توانید دکمه   را لمس کنید.

(شکل شماره ۹)

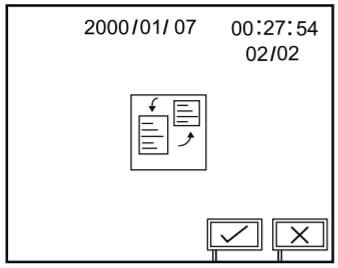

در صفحه تنظیمات عکس‌های ذخیره شده می‌توانید با لمس دکمه  عکس‌های ذخیره شده را بر روی SD card کپی نمایید که با لمس این دکمه صفحه‌ی مربوطه نمایش داده می‌شود. (شکل شماره‌ی ۱۰) که برای کپی کردن عکس‌های موجود می‌توانید دکمه  را جهت تائید لمس کنید و درصورتی‌که SD Card موجود نباشد و یا به‌درستی در جای خود قرار نگرفته باشد پیغام NO Card برای چند لحظه در وسط صفحه‌نمایش داده می‌شود و مجدداً به صفحه قبل برمی‌گردد. و در صورت انصراف می‌توانید دکمه  را لمس نمایید.

در صفحه‌ی تنظیمات عکس‌های ذخیره شده درصورتی‌که هیچ دکمه‌ای لمس نشود بعد از ۱۰ ثانیه منوی مربوطه از روی صفحه محو می‌شود و مجدداً با لمس یکی از دکمه‌ها، منوی مربوطه نمایان می‌شود. در صفحه‌ی تنظیمات عکس‌های ذخیره شده می‌توانید با لمس دکمه   به حالت Stand by برگردید.

(شکل شمارہ 10)



عملکرد:

 دکمه ON/OFF را در وضعیت ON قرار دهید.

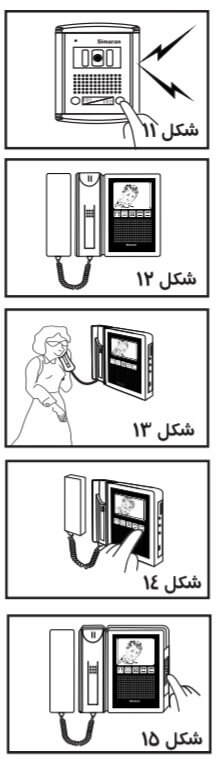

١- پس از فشرده شدن شستی زنگ پنل، مانیتور زنگ‌خورده و تصویر دم در به نمایش درمیاید. (شکل ۱۱ و ۱۲)

۲-اکنون شما در انتخاب دارید:

.الف) " پاسخ ندادن "، با برنداشتن گوشی.در این حالت تصویر مراجعه‌کننده پس از ۹۰ ثانیه از صفحه‌نمایش قطع و ارتباط با پنل قطع می‌شود.

ب) "پاسخ دادن"، با برداشتن گوشی و صحبت با مراجعه‌کننده (شکل ۱۳)، تصویر مراجعه‌کننده تا ۹۰ ثانیه، یا تا زمان گذاشتن گوشی بر روی صفحه‌نمایش LCD باقی می‌ماند.

۳-برای انتخاب ارتباط با هر کدام از دو پنل از دکمه  استفاده می‌کنیم.

4-در صورت لزوم با لمس دکمه  می‌توانید درب را بازکنید. (شکل ۱)

۵-با لمس دکمه  و یا زنگ خوردن پنل دم درب (درصورتی‌که عکس‌برداری اتوماتیک فعال باشد) تصویر مراجعه‌کننده در حافظه ذخیره می‌شود.

۶-جهت تنظیمات تصویر می‌توانید از دکمه Menu استفاده کنید با هر بار فشرده شدن دکمه Menu آیتم بعدی انتخاب می‌شود و برای تغییر مقادیر در هر آیتم از دکمه + یا - می‌توانید استفاده کنید که به ترتیب Brightness برای تنظیم روشنایی، Color برای تنظیم رنگ و Contrast برای تنظیم وضوح صفحه‌نمایش استفاده می‌شود. (شکل ۱۵)

۷-حافظه دستگاه قابلیت ذخیره‌سازی ۲۰۰ عکس رنگی را دارد و بعد از ضبط آخرین عکس و پر شدن حافظه، عکس جدید به‌جای اولین عکس ضبط‌شده ثبت می‌شود.











ایرادات احتمالی مانیتور ایفون 4 اینچ سیماران:

سیستم کاملاً ازکارافتاده است.	برق ورودی قطع است. کلید ON / OFF در وضعیت OFF است.
تصویر سیاه‌وسفید است.	کنترل رنگ تنظیم نیست.
مانیتور خاموش و روشن می‌شود.	سیم‌های میان مانيتور و پنل اتصالی دارد.
صدای رفت‌وبرگشت برقرار است اما تصویری نداریم.	سیم شماره ۴ از پنل به مانیتور قطع است.
