راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 & HS - 71M

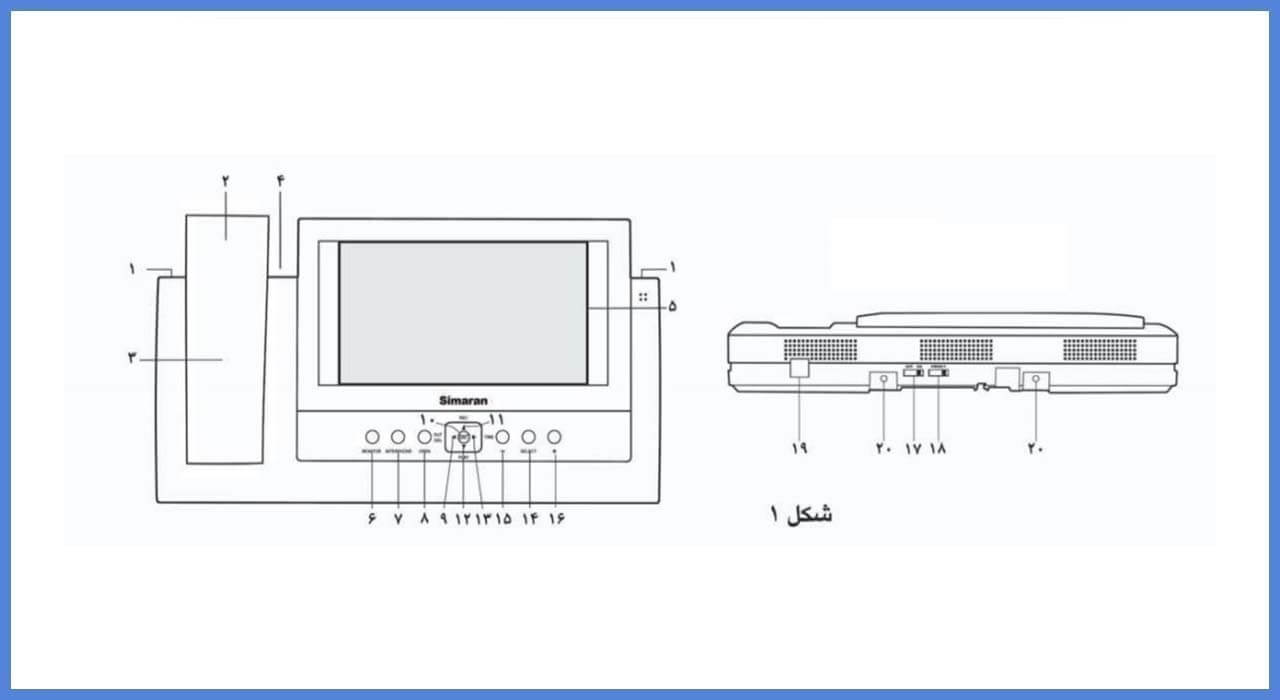

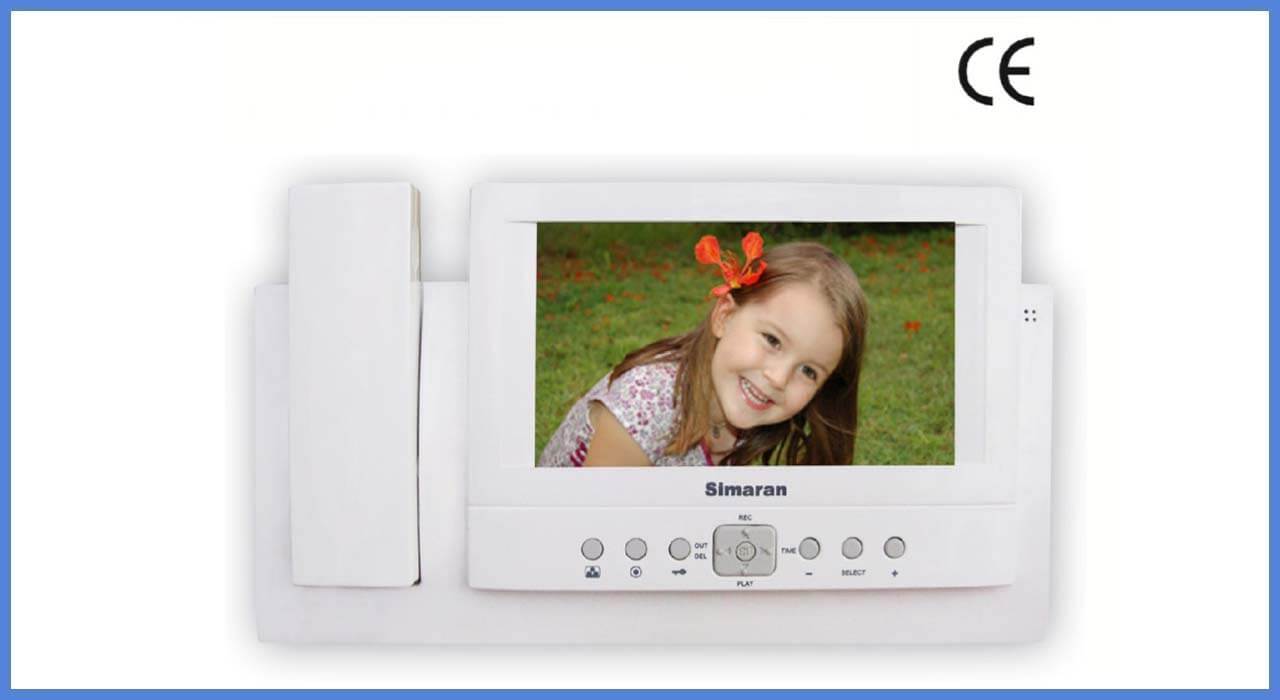

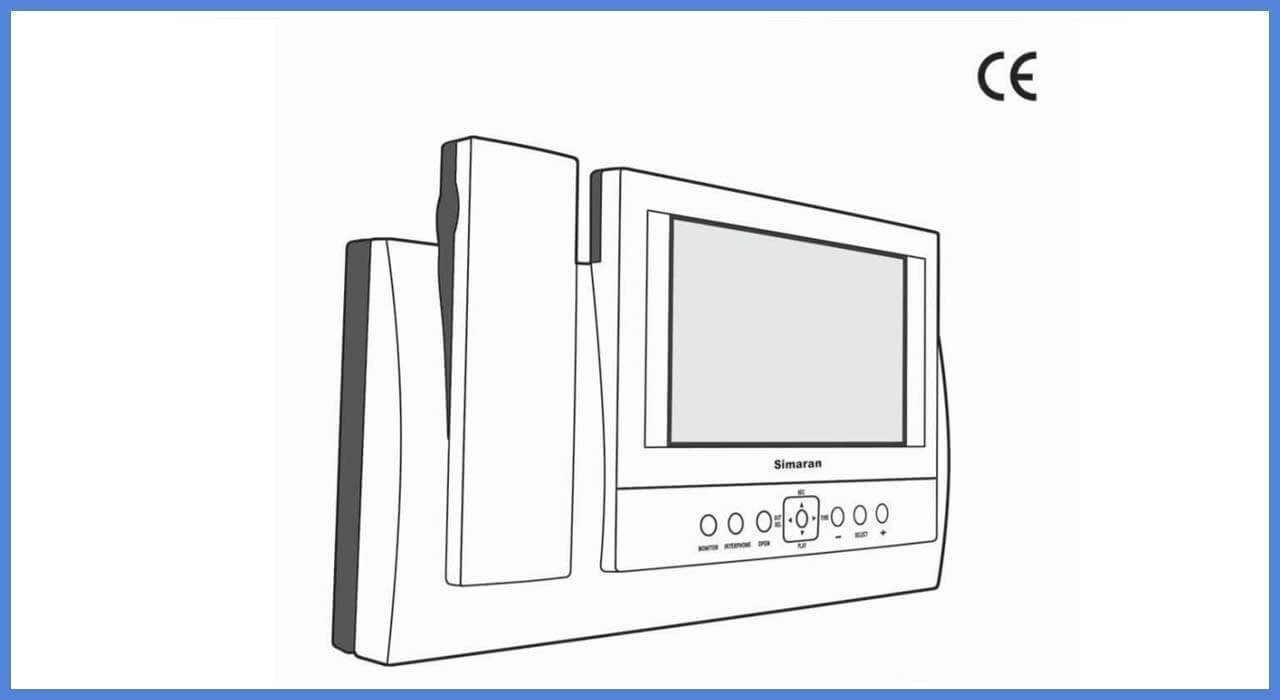

مانیتور رنگی دربازکن تصویری سیماران 7 اینچ مدل HS - 71 & HS - 71M:

- چراغ آبی نمایشگر
نمایش روشن بودن دستگاه، زمانی که کلید
ON/OFF در وضعیت ON است.
۲- بلندگو
۳- گوشی
۴- چراغ قرمز نمایشگر
نمایش برداشته شدن گوشی
۵- صفحه‌نمایش LCD ۷ اینچ
۶- دکمه مانیتور MONITOR
با فشردن این دکمه، صفحه‌نمایش فعال شده و تصویر محدوده دید دوربین را نمایش می‌دهد.
۷- دکمه ‌اینترکام (ارتباط داخلی) INTERPHON
برای فراخوانی مانیتور دوم یا گوشی صوتی داخلی مدل KW-4VR
۸- دکمه دربازکن (OPEN)
برای آزاد کردن سیستم قفل و باز کردن درب ورودی
9- دکمه فعال یا غیرفعال کردن ضبط اتوماتیک در حالت (OUT) و حذف تصاویر ضبط شده در حالت (DEL)
۱۰- چراغ ضبط اتوماتیک (ENT) نمایش فعال بودن حالت ضبط اتوماتیک
11- دکمه ضبط تصاویر به‌صورت دستی (REC)
۱۲- دکمه پخش تصاویر ضبط شده (PLAY)
۱۳- دکمه تنظیم تاریخ و زمان (TIME)
۱۴- دکمه انتخاب تنظیمات صفحه‌نمایش (SELECT)
۱۵- دکمه کاهش مقدار آیتم انتخاب شده با دکمه SELECT  (-)
۱۶- دكمه افزایش مقدار آیتم انتخاب شده با دکمه SELECT  (+)
۱۷- کلید ON/ OFF
برای روشن و یا خاموش کردن سیستم
۱۸- کلید کنترل حجم صدای زنگ (RING)
۱۹- محل قرار گرفتن سوکت گوشی
۲۰- محل بستن پیچ‌های براکت

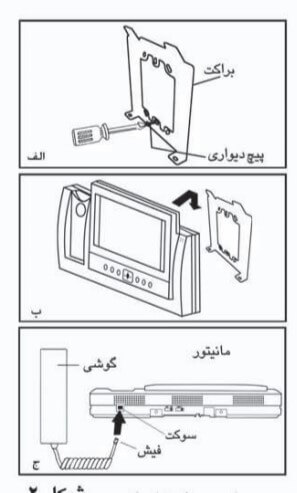

١- پس از تعیین محل نصب مانیتور، براکت را، در حالتی که سر قلاب‌ها به سمت بالا قرار گرفته (شكل الف)، بطوریکه سیم‌ها در مرکز آن قرار بگیرد، با دوپیچ دیواری، به صورتی مطمئن به دیوار پیچ کنید. سپس سیم‌ها را بیرون کشیده و آن‌ها را به کانکتور پشت مانيتور متصل کنید.
 با قرار دادن مانیتور روی دو قلاب بالای براکت و پائین کشیدن آن، مانیتور را روی براکت سوار کنید، سپس برای ثابت کردن آن، دوپیچ استوانه را در جای پیچ‌های پائین براکت پیچ کنید. (شكل ب)
۲- سیم گوشی را متصل کنید. (شكل ج)
۳- برق را متصل کنید.
۴- دکمه OFFION را در حالت ON قرار دهید.

 نکات مهم در نصب:

١- دستگاه مانیتور و پنل را در جاهای پر گردوغبار، معرض نور مستقیم خورشید (یا دیگر منابع قوی نور)، دمای بالا (بیش از ۴۰ درجه سانتی‌گراد) یا شرایط رطوبت زیاد، نصب نکنید. همچنین محل‌های مرتعش یا در معرض ضربه را برای نصب انتخاب نکنید.
۲- برای بهبود کیفیت صدا و تصویر، از سیم mm6/0 فویل دار استفاده کرده و مسیر سیم‌کشی را دور از مسیر سیم‌های برق انتخاب کنید.
۳- برای انتقال تصویر به فواصل بیش از ۵۰ متر، از کابل کواکسیال استفاده کنید.


عملکرد مانیتور سیماران مدل مدل HS - 71 & HS - 71M:

 دکمه OFF ON را در وضعیت ON قرار دهید.

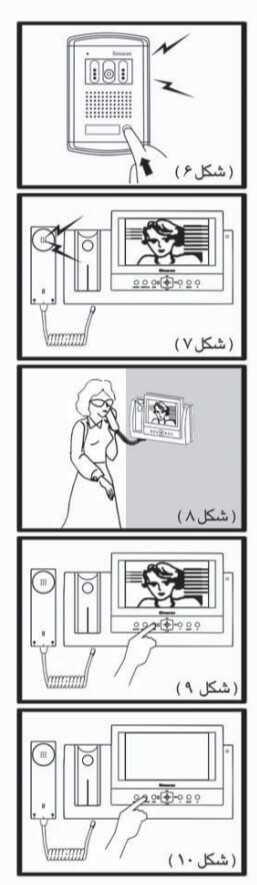

1- مراجعه‌کننده در بیرون، شاسی زنگ را فشار می‌دهد (شکل ۶). بلندگوی گوشی مانیتور صدای زنگ را جهت اعلام حضور مراجعه‌کننده، پخش می‌کند و تصویر به نمایش درمی‌آید (شكل ۷).
۲- حجم صدای زنگ را می‌توانید با کلید << RING >> تنظیم کنید. اکنون شما دو انتخاب دارید؛
 الف) " پاسخ ندادن"، با برنداشتن گوشی. در این حالت تصویر مراجعه‌کننده پس از ۹۰ ثانیه از صفحه‌نمایش قطع می‌شود.
ب) پاسخ "، با برداشتن گوشی و صحبت با مراجعه‌کننده مانند تلفن (شكل ۸)، تصویر مراجعه‌کننده تا ۹۰ ثانیه، یا تا زمان گذاشتن گوشی، بر روی صفحه‌نمایش LCD باقی می‌ماند.
۳- در صورت تمایل، با فشردن دکمه << OPEN >> می‌توانید در را باز کنید (شکل 1).

۴- برای ارتباط با مانیتور دوم یا گوشی صوتی داخلی، پس از برداشتن گوشی، با فشردن دکمه «INTERPHONE» می‌توانید ارتباط صوتی دوطرفه، بدون پخش در پنل، داشته باشید (شكل ۱۰).
۵- با هر بار فشردن دکمه SELECT، به ترتيب آیتم‌های BRIGHT برای تنظیم روشنایی، CONTRAST برای تنظیم کنتراست و COLOR جهت تنظیم رنگ صفحه‌نمایش، نشان داده می‌شود که توسط دکمه‌های - و+ می‌توان مقادیر آن‌ها را کاهش یا افزایش داد.
توجه: موارد زیر تنها برای مدل HS-71M می‌باشد؛

۶-با توجه به دارا بودن قابلیت ضبط عکس - فیلم - فیلم با صدا در ابتدا می‌بایست مد موردنظر را توسط دکمه TIME انتخاب کرد.
۷- با فشردن دکمه REC می‌توانید تصویر مراجعه‌کننده را در حافظه دستگاه ثبت نمایید. در این حالت عبارت Encoded بر روی صفحه‌نمایش، ظاهر می‌شود. حافظه دستگاه قابلیت ذخیره ۲۵۵ تصویر را دارد. پس از آن با ذخیره تصویر جدید، اولین تصویر ذخيره شده از حافظه پاک خواهد شد.
۸- توسط دکمه OUT می‌توانید ضبط خودکار دستگاه را به صورتی فعال نمایید تا با هر بار فشرده شدن شستی زنگ، به طور خودکار، تصویری از مراجعه‌کننده در حافظه دستگاه ذخيره گردد. در این حالت چراغ ضبط اتوماتیک (ENT) روشن می‌ماند. برای لغو این عمل دكمه OUT را مجدداً فشار دهید.
۹- جهت بازبینی تصاویر ذخیره شده از دکمه PLAY استفاده کنید. در این حالت توسط دکمه‌های PLAY یا REC می‌توانید تصاویر قبلی یا بعدی را مشاهده نمایید. شماره تصویر به نمایش درآمده در بالای صفحه‌نمایش نشان داده می‌شود. اگر دکمه‌ای را فشار ندهید پس از ۱۰ ثانیه به حالت قبل بازخواهید گشت.
۱۰- برای حذف هر یک از تصاویر، دكمه DEL را روی آن تصویر فشار دهید. در این حالت عبارت ?DEL FILE بر روی صفحه‌نمایش ظاهر می‌شود که با فشردن مجدد دکمه DEL تصویر موردنظر حذف می‌شود. در صورت انصراف به دکمه‌ای دست نزنید تا پس از ۱۰ ثانیه به حالت قبل بازگردید.
۱۱- جهت تنظیم تاریخ و زمان دستگاه که روی تصاویر ذخیره شده ثبت می‌شود، از دکمه TIME استفاده کنید. برای جابجایی بین آیتم‌ها از دکمه TIME و برای تغییر هر آیتم از دکمه‌های PLAY یا REC استفاده کنید. در انتها برای ذخیره مقادير، مجدداً دکمه TIME را فشار دهید. در این حالت تمام مقادیر یک‌بار چشمک زده و در حافظه دستگاه ذخیره می‌گردد.

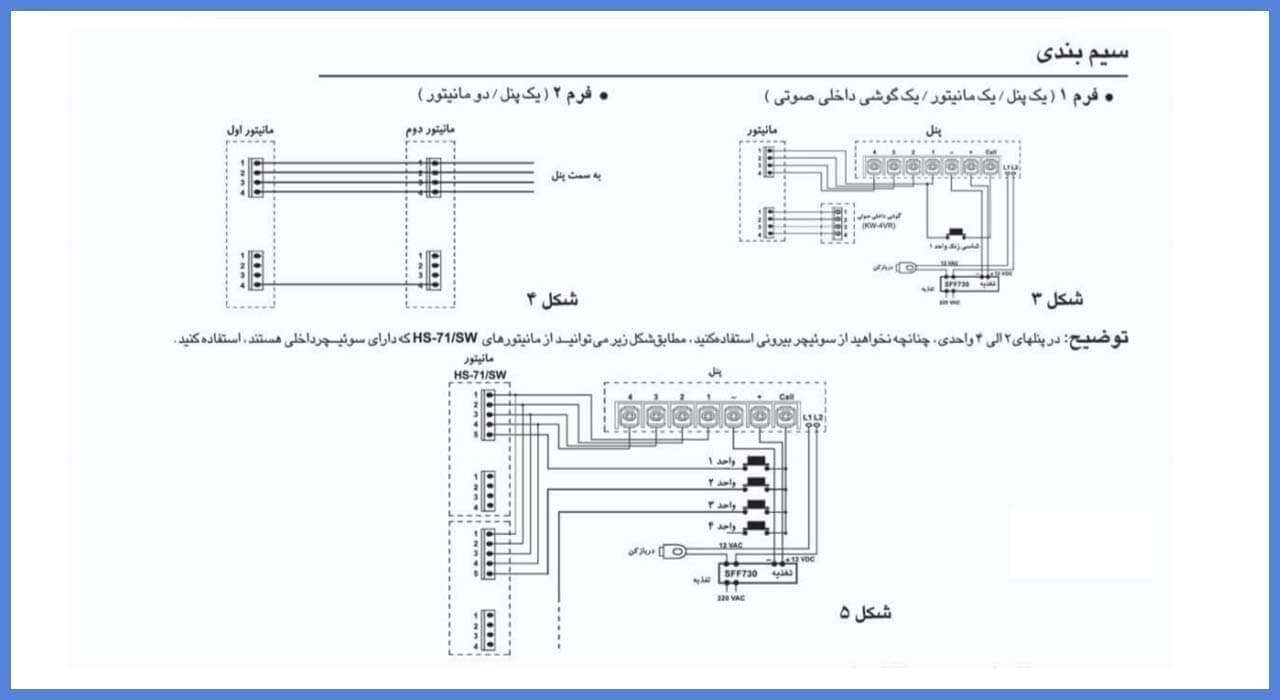

سیم بندی آیفون تصویری سیماران مدل HS - 71 & HS - 71M:

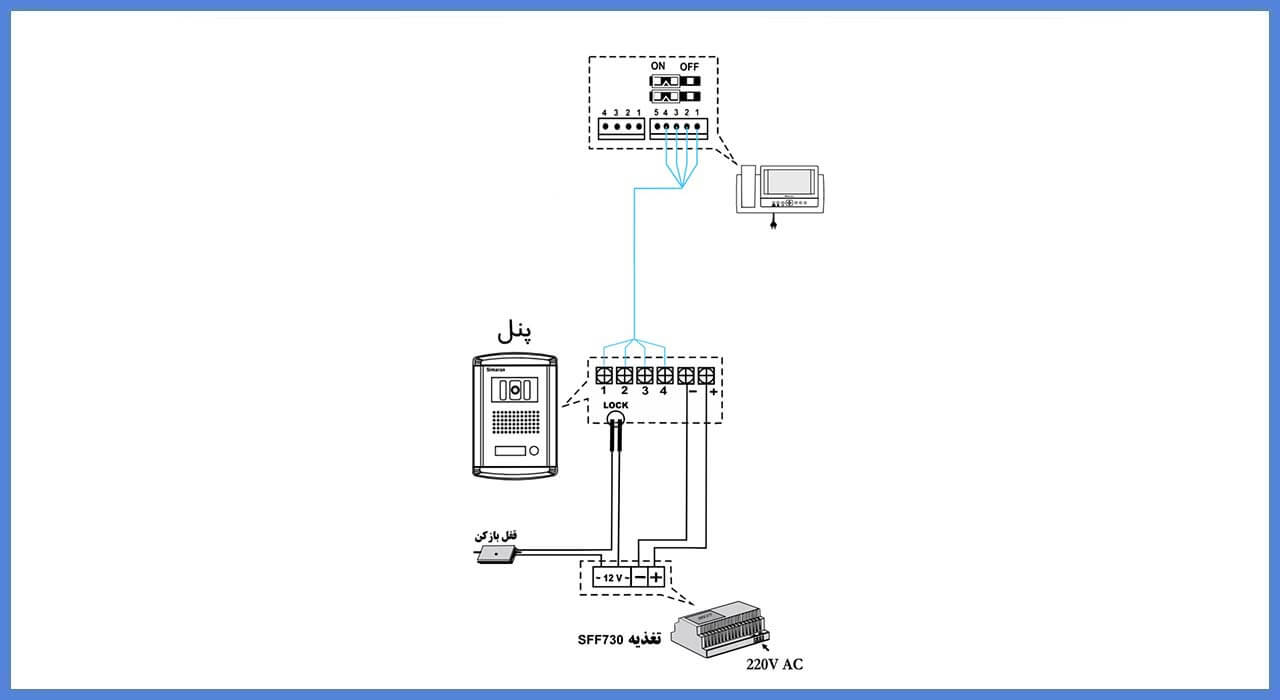

نحوه سیم بندی سیستم ۱ واحدی با پنل فراز:

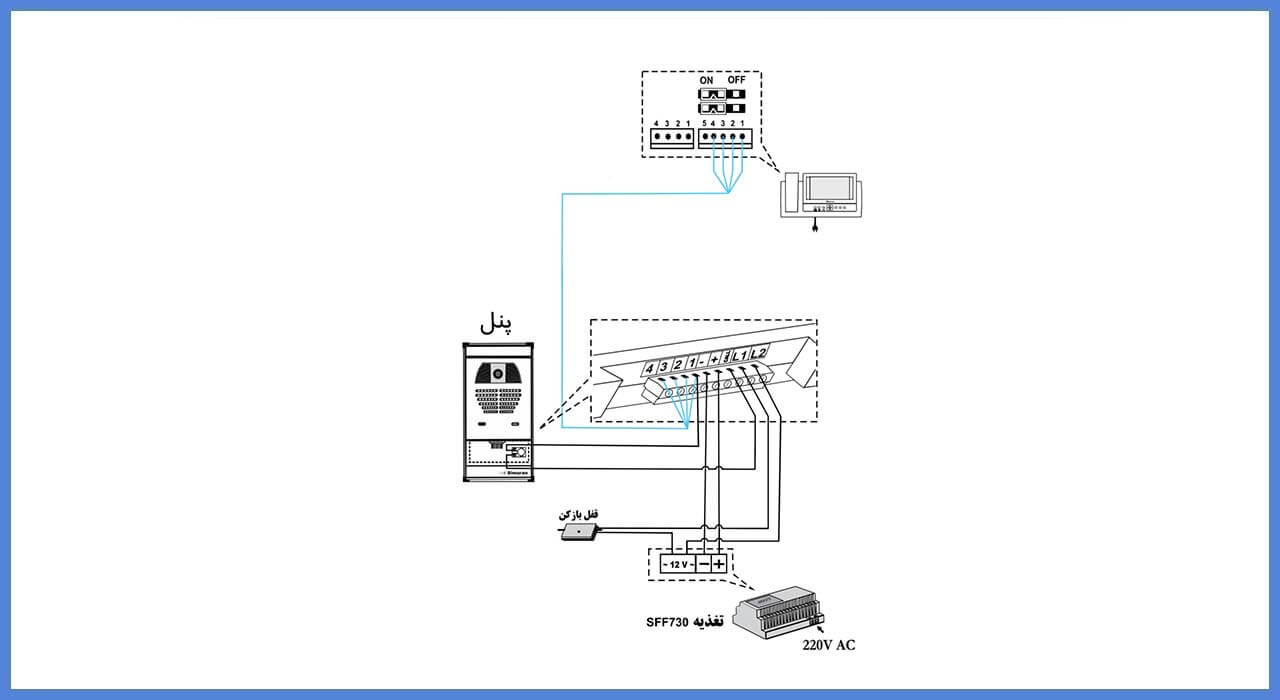

نحوه سیم بندی سیستم ۱ واحدی با پنل فوژان:

نحوه سیم بندی جهت استفاده از سوئیچر داخلی:

توجه: برای استفاده از سوئیچر داخلی، باید هر دو جمپر پشت مانیتور در حالت OFF قرار گیرد.

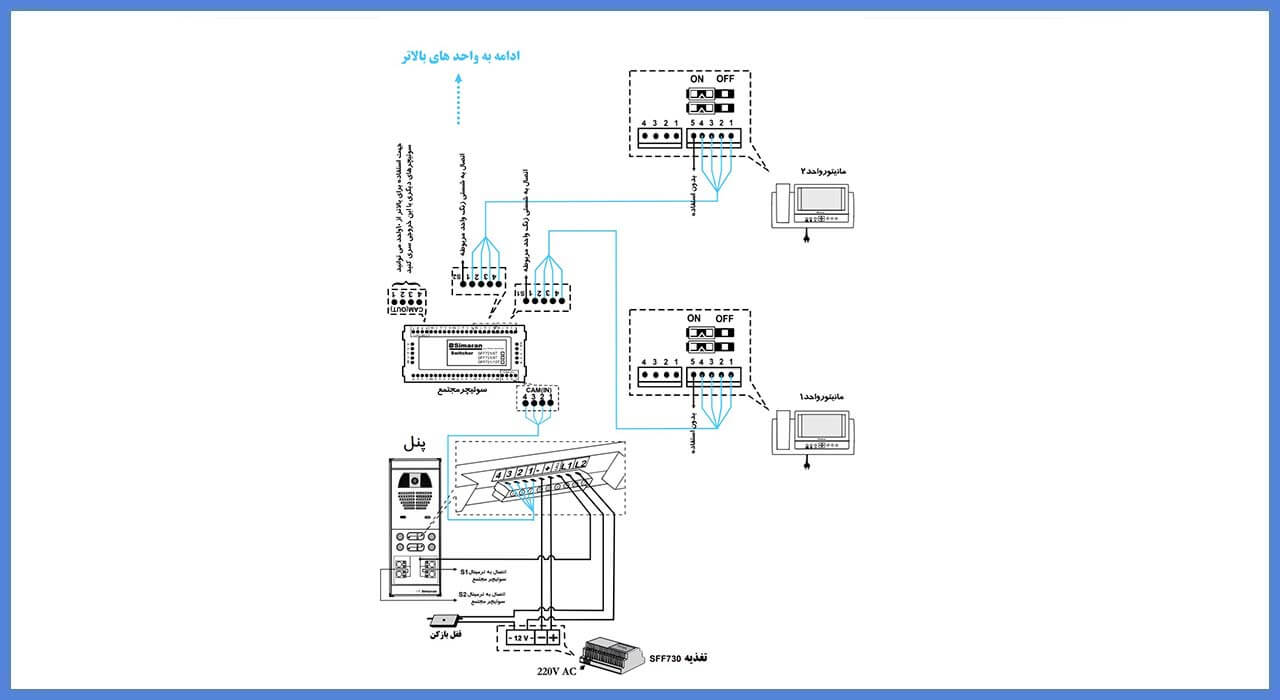

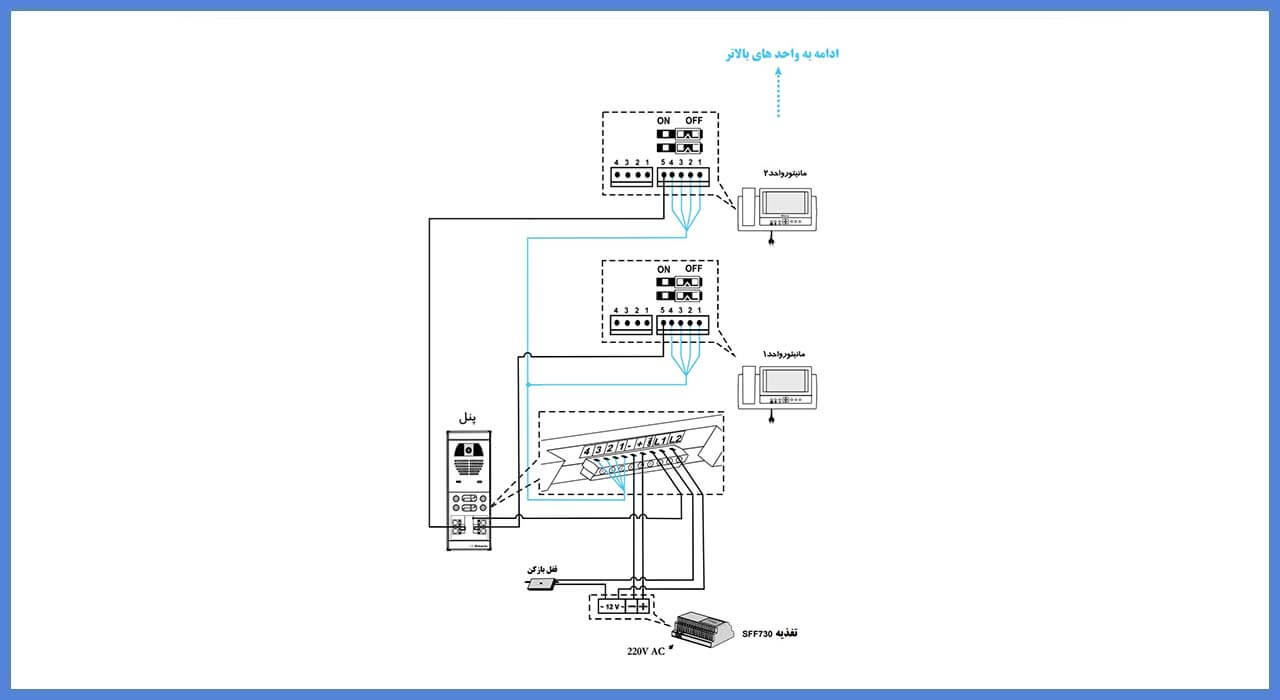

نحوه سیم بندی جهت استفاده از سوئیچر مجتمع:
