راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200

مانیتور دربازکن تصویری HS - 71 / M200 سیماران: فروشگاه آنلاین سیماران در این مطلب مشخصات مانیتور آیفون بدون درگاه حافظه سیماران مدل HS - 71 / M200 ، و چگونگی نصب و راه اندازی این محصول را تشریح خواهد کرد.

تعداد بازدید: 4480

مانیتور رنگی دربازکن تصویری سیماران 7 اینچ مدل HS - 71 / M200:

مانیتور دربازکن تصویری HS - 71 / M200 سیماران: فروشگاه آنلاین سیماران در این مطلب مشخصات مانیتور آیفون بدون درگاه حافظه سیماران مدل HS - 71 / M200 ، و چگونگی نصب و راه اندازی این محصول را تشریح خواهد کرد.

راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200



محتویات مانیتور آیفون سیماران مدل HS - 71 / M200:

 مانیتور

 گوشی

 دفترچه راهنما

 براکت

بسته متعلقات شامل:

۱- کانکتور 5 تائی            1 عدد

۲ - پیچ دیواری ام 4         2 عدد

۳- رول‌پلاک                     2 عدد

4- پیچ استوانه‌ای 7×3     2 عدد

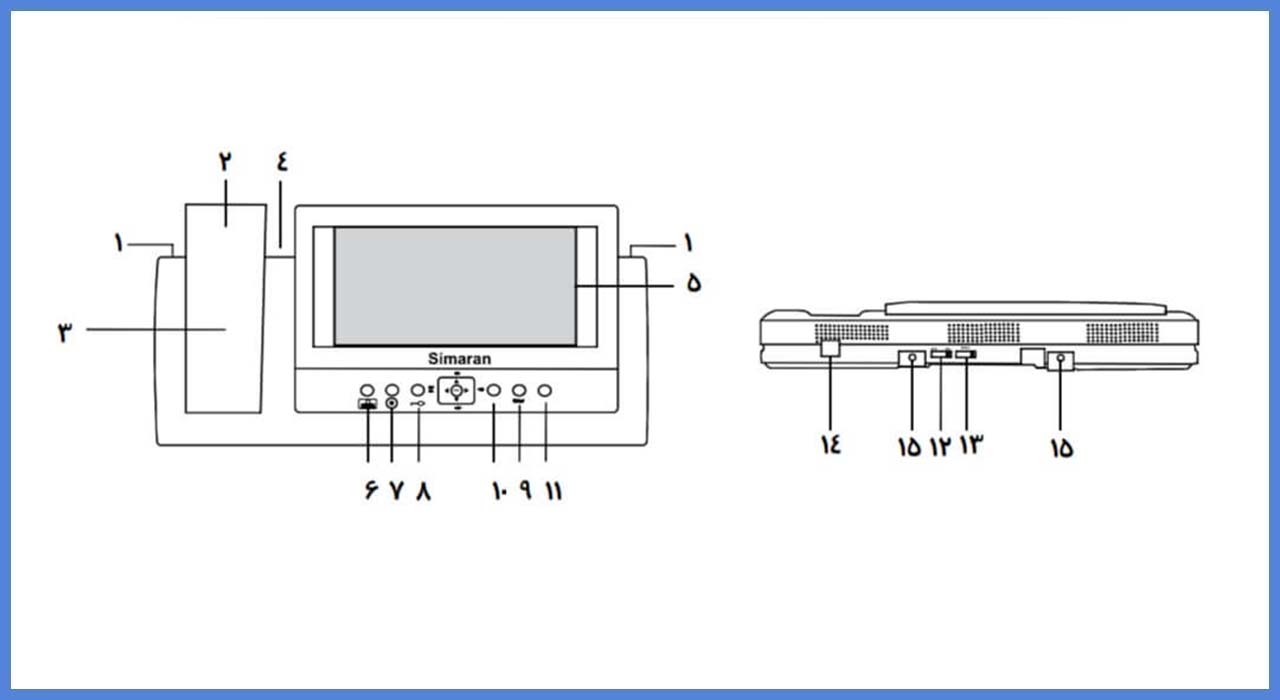

مشخصات دربازکن سیماران مدل HS - 71 / M200:

راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200

۱- چراغ آبی نمایشگر

 نمایش روشن بودن دستگاه، زمانی که کلید

OFF/ON در وضعیت ON است.

۲ - بلندگو

۳ - گوشی

4- چراغ قرمز نمایشگر

 نمایش برداشته شدن گوشی

5- صفحه‌نمایش VLCD اینچ

۶- دکمه مانیتور  راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200

با فشردن این دکمه صفحه‌نمایش فعال شده و تصویر محدوده دید دوربین را نمایش می‌دهد.

۷ – دکمه ‌اینترکام (ارتباط داخلی)  راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200

برای فراخوانی مانیتور دوم یا گوشی صوتی داخلی مدل KW - 4VR

۸- دکمه دربازکن:  راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200

برای آزاد کردن سیستم قفل و باز کردن درب ورودی

۹- دکمه منو جهت تنظیمات (SELECT)

۱۰ - دکمه نمایش تصاویر ضبط شده / حرکت رو به عقب در حالت مرور تصاویر ضبط شده/ کاهش مقادیر آیتم‌های مختلف (-)

۱۱ - دکمه ضبط تصاویر به‌صورت دستی / حرکت روبه‌جلو در حالت مرور تصاویر ضبط شده افزایش مقادیر آیتم‌های مختلف (+)

۱۲ - کلید ON/OFF

برای روشن و یا خاموش کردن سیستم  راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200

۱۳ - کلید کنترل حجم صدای زنگ (RING)

14- محل قرار گرفتن سوکت گوشی

۱۵ - محل بستن پیچ‌های براکت



نصب آیفون تصویری مدل HS - 71 / M200:

راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200

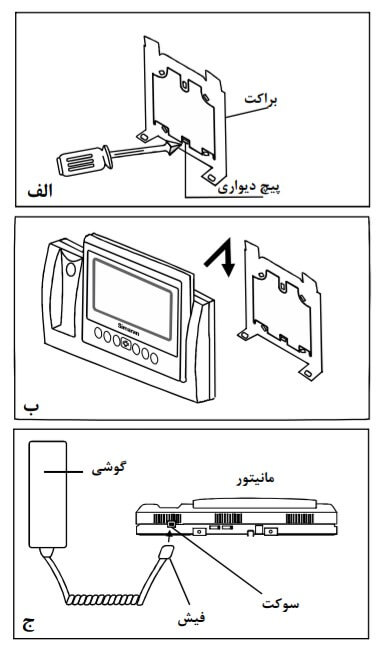

١- پس از تعیین محل نصب مانیتور، براکت را در حالتی که سر قلاب‌ها به سمت بالا قرار گرفته و سیم‌های ارتباطی در مرکز براکت قرار گرفته باشد، با دوپیچ دیواری، به صورتی مطمئن به دیوار پیچ کنید، سیم‌ها را بیرون کشیده و آن‌ها را به کانکتور پشت مانیتور متصل کنید. (شکل الف)

با قرار دادن مانیتور روی دو قلاب بالای براکت و پایین کشیدن آن، مانیتور را روی براکت سوار کنید، سپس برای ثابت کردن آن دوپیچ استوانه را در جای پیچ‌های پائین براکت پیچ کنید. (شکل ب)

۲- سیم گوشی را متصل کنید. (شکل ج)

۳- برق را متصل کنید.

4- کلید OFF ON را در حالت ON قرار دهید.



نکات مهم در نصب:

۱-دستگاه مانیتور و پنل در جاهای پر گردوغبار، معرض نور مستقیم خورشید (یا دیگر منابع قوی نور) دمای بالا (بیش از 40 درجه سانتی‌گراد) یا شرایط رطوبت زیاد، نصب نکنید. همچنین محل‌های مرتعش یا در معرض ضربه را برای نصب انتخاب نکنید.

۲- برای بهبود کیفیت صدا و تصویر، از سیم mm 6/0 فویل دار استفاده کرده و مسیر سیم‌کشی را دور از مسیر سیم‌های برق انتخاب کنید.

۳-برای انتقال تصویر به فواصل بیش از ۵۰ متر، از کابل کواکسیال استفاده کنید.



سیم بندی آیفون تصویری سیماران مدل HS - 71 / M200:

نحوه سیم بندی سیستم ۱ واحدی با پنل فراز:

راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200


نحوه سیم بندی سیستم ۱ واحدی با پنل فوژان:


راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200

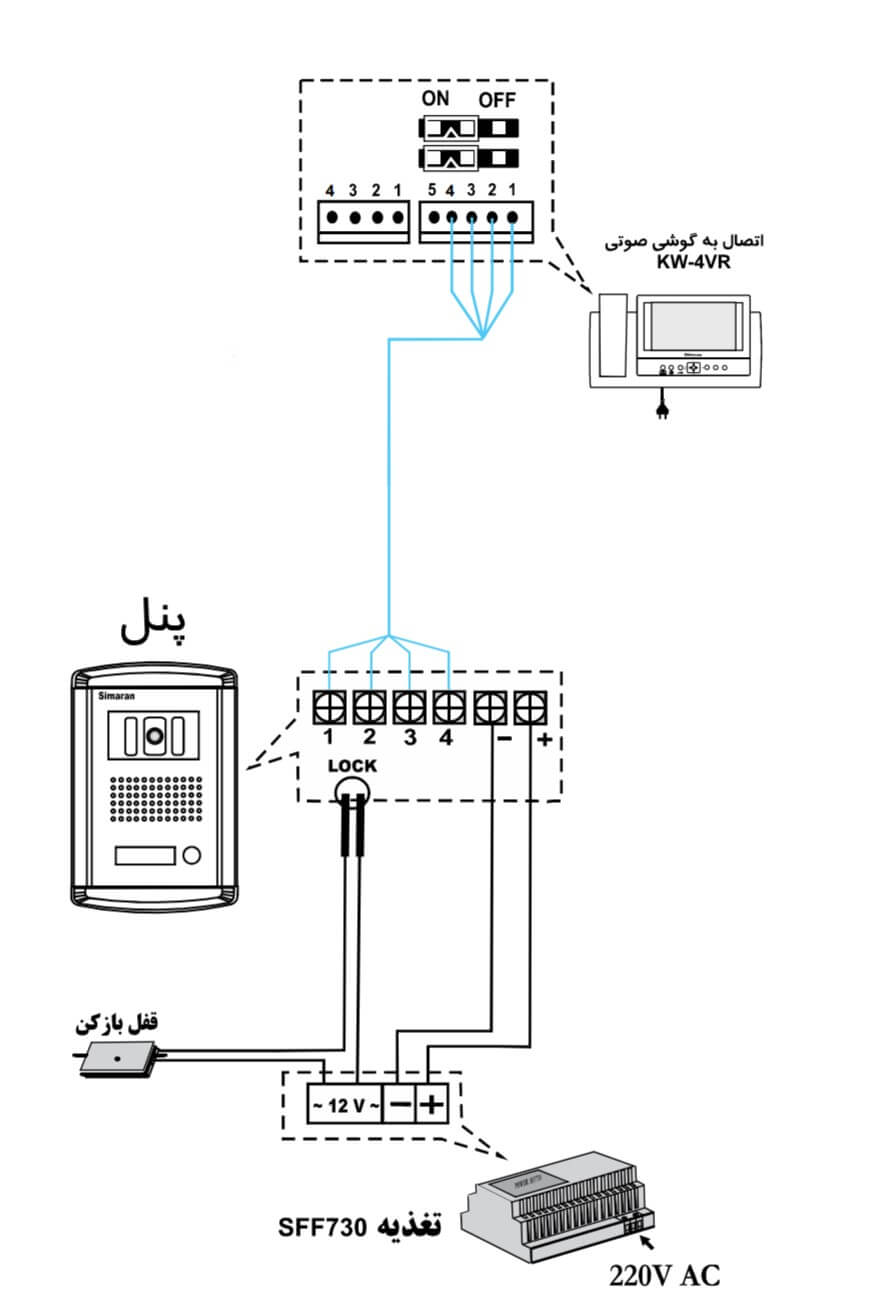

نحوه سیم بندی جهت استفاده از سوئیچر داخلی:


راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200



توجه: برای استفاده از سوئیچر داخلی، باید هر دو جمپر پشت مانیتور در حالت OFF قرار گیرد.

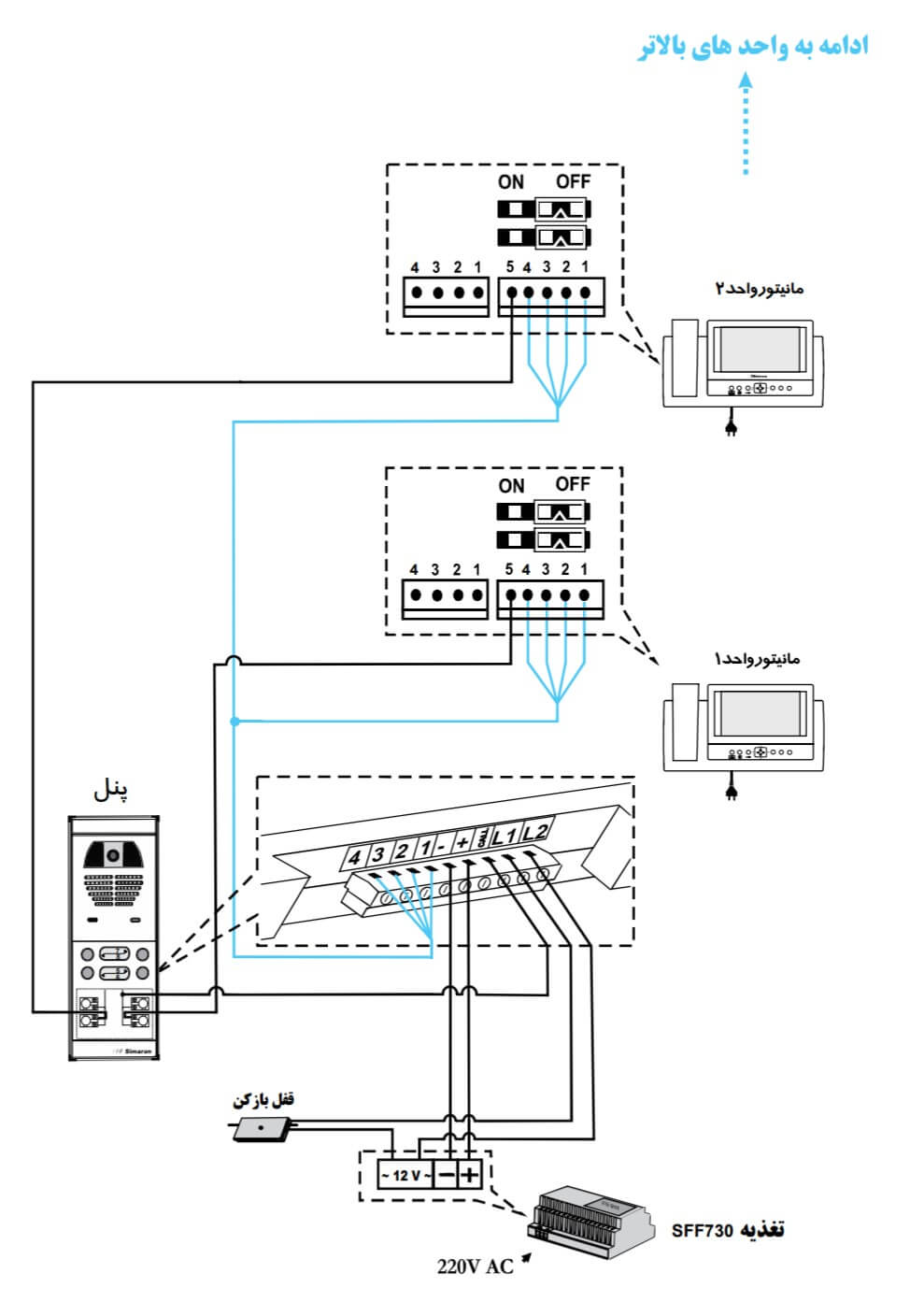

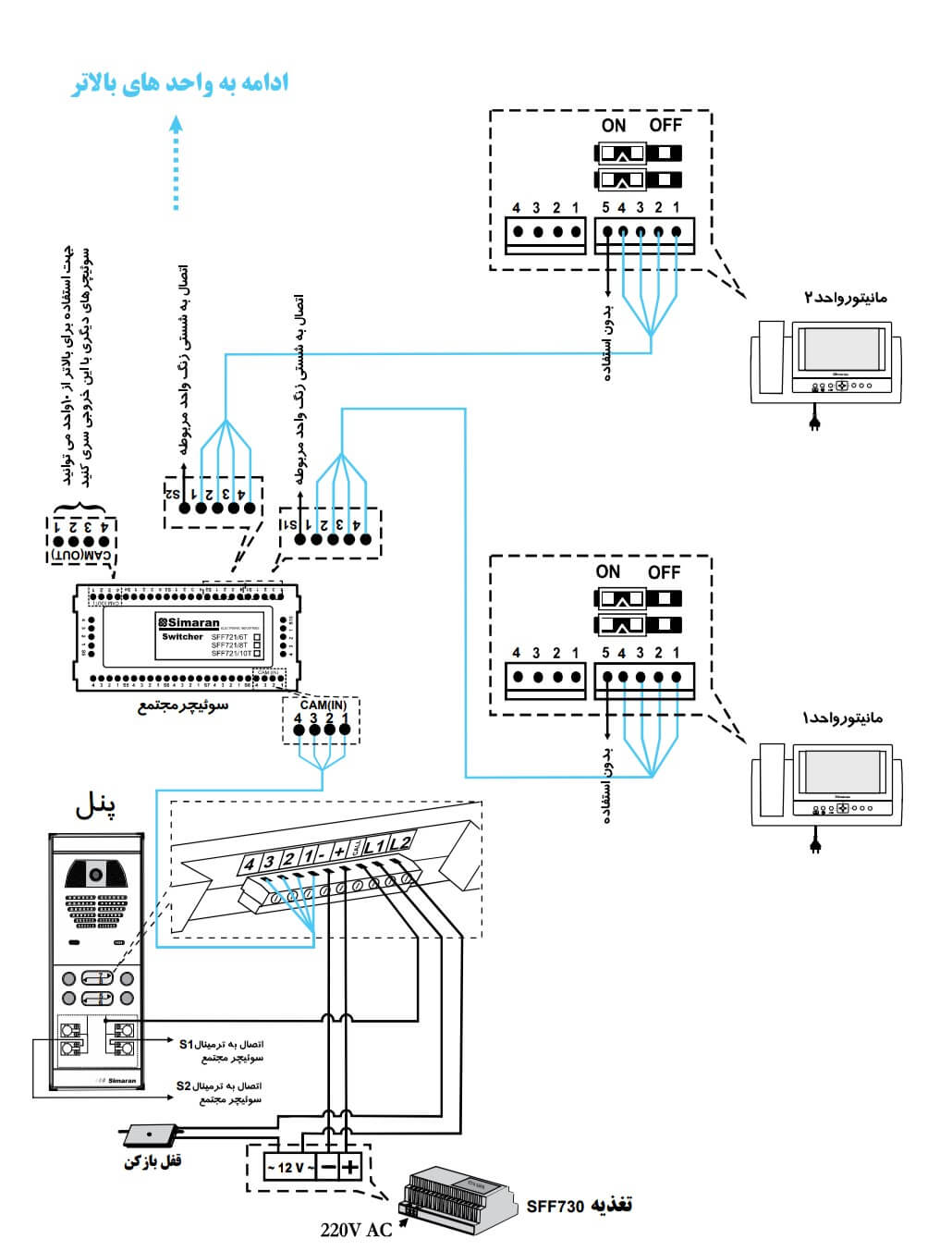

نحوه سیم بندی جهت استفاده از سوئیچر مجتمع:

راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200



توجه: برای استفاده کردن از سوئیچر مجتمع، باید هردو جمپر پشت مانیتور در حالت ON قرار گیرد.



عملکرد مانیتور سیماران مدل مدل HS - 71 / M200:

راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200



دكمه ON / OFF را در وضعیت ON قرار دهید.

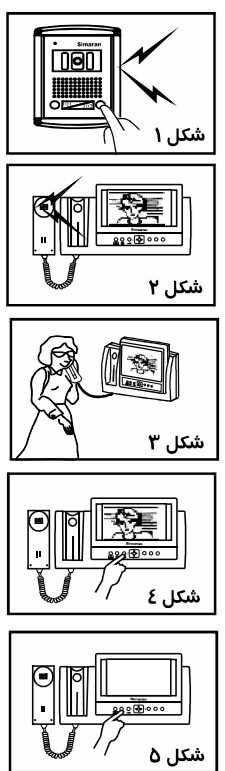

1- پس از فشرده شدن شستی زنگ پنل، مانیتور زنگ‌خورده و تصویر دم در به نمایش درمیاید. (شکل 1 و ۲)

2 - اکنون شما در انتخاب دارید:

الف )" پاسخ ندادن"، با برنداشتن گوشی. در این حالت تصویر مراجعه‌کننده پس از ۹۰ ثانیه از صفحه‌نمایش قطع و ارتباط با پنل قطع می‌شود.

ب ) " پاسخ دادن"، با برداشتن گوشی و صحبت با مراجعه‌کننده (شکل 3)، تصویر مراجعه‌کننده تا ۹۰ ثانیه، یا تا زمان گذاشتن گوشی، بر روی صفحه‌نمایش LCD باقی می‌ماند.

٣ - حجم صدای زنگ را می‌توانید با کلید Ring تنظیم کنید.

4 -در صورت لزوم، با فشردن دکمه راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200  می‌توانید در را باز کنید. (شکل 4)

۵ -برای ارتباط با مانیتور دوم یا گوشی صوتی داخلی، پس از برداشتن گوشی، با فشردن دکمه راهنمای نصب مانیتور آیفون تصویری سیماران مدل HS - 71 / M200  می‌توانید ارتباط صوتی دوطرفه، بدون پخش در پنل، داشته باشید. (شکل ۵)

۶- با فشردن دکمه + و یا زنگ خوردن پنل دم درب، تصویر مراجعه‌کننده در حافظه ذخیره می‌شود.

7-جهت بازبینی تصاویر ذخیره شده، ابتدا مانیتور را روشن کرده و از دکمه - استفاده کنید که در پائین صفحه تعداد تصاویر ضبط شده به همراه تاریخ و ساعت ثبت عکس و در بالای صفحه تعداد تصاویر بازبینی نشده نمایش داده می‌شود، در این حالت با استفاده از دکمه‌های - و + می‌توانید تصاویر قبلی یا بعدی را مشاهده نمایید.

۸-برای وارد شدن به منوی اصلی جهت تنظیمات از دکمه Select استفاده کنید و با هر بار فشرده شدن دکمه Select آيتم بعدی انتخاب می‌شود و برای تغییر مقادیر در هر آیتم از دکمه + یا - می‌توانید استفاده کنید. که به ترتیب Date برای تنظیم تاریخ، Time برای تنظیم زمان، Brightnes برای تنظیم روشنایی، Color برای شکل 4 تنظیم رنگ و Contarst برای تنظیم وضوح صفحه‌نمایش استفاده می‌شود.

۹-جهت پاک کردن کلیه عکس‌های ذخیره شده می‌توانید از گزینه Delete All و با فشردن یکی از دکمه‌های + یا - در منوی اصلی استفاده کنید.

۱۰- جهت کپی کردن عکس‌های ذخیره شده از روی حافظه داخلی بر روی SD Card نیز می‌توانید از گزینه Copy و با فشردن یکی از دکمه‌های + یا - در منوی اصلی استفاده نمایید.

۱۱ -جهت خروج از منوی مربوطه با انتخاب گزینه Exit و با فشردن یکی از دکمه‌های + و یا - از منوی مربوطه خارج شده و یا بدون فشردن هیچ دکمه‌ای بعد از ۱۰ ثانیه از این حالت خارج می‌شوید.

۱۲ - حافظه دستگاه قابلیت ذخیره‌سازی ۲۰۰ عکس رنگی را دارد و بعد از ضبط آخرین عکس و پر شدن حافظه، عکس جدید به‌جای اولین عکس ضبط شده ثبت می‌شود.

 راهنمای رفع اشکالات آیفون سیماران مدل مدل HS - 71 / M200:

 قبل از بازگرداندن سیستم دربازکن تصویری، جهت تعمیر یا جایگزینی، مراحل زیر را با دقت بخوانید و انجام دهید.

ردیف

اشکال

دلایل احتمالی

1

سیستم کاملاً ازکارافتاده است
(چراغ آبی نمایشگر خاموش است)

برق ورودی قطع است.
کلید ON/ OFF در وضعیت OFF است

2

تصویر سیاه‌وسفید است.

کنترل رنگ تنظیم نیست

3

مانیتور خاموش و روشن می‌شود.

سیم‌های میان مانیتور و پنل اتصالی دارد

4

 صدای رفت‌وبرگشت برقرار است

 اما تصویری نداریم

سیم شماره 4 از پنل به مانیتور قطع است





ولتاژ موردنیاز

AC 100V -240V 50/60Hz

توان مصرفی

8w

صفحه‌نمایش

LCD رنگی "۷ اینچ / رزولوشن بالا

صدای زنگ

ملودی

دمای عملکرد

-10C…+40C

حافظه تصویری

200 عکس رنگی

وزن

1/3 کیلوگرم

ابعاد

mm (ضخامت) 45 × (ارتفاع) 173 × (طول) 315
