راهنمای سیم بندی پنل دربازکن تصویری فرداد سیماران

پنل دربازکن سیماران مدل فرداد مجهز به دوربین رنگی 1.4 اینچ با رزولوشن بالا با قابلیت تنظیم دید در چهار جهت و سیستم قوی LED oval جهت دید در شب می باشد.پنل بیرونی سیماران مدل فرداد به صورت یکپارچه از آلومینیوم آبکاری شده که باعث مقاومت این پنل در برابر رطوبت می شود. پنل های تصویری سیماران دارای 24 ماه گارانتی هستند.

تعداد بازدید: 12910

معرفی پنل فرداد سیماران:

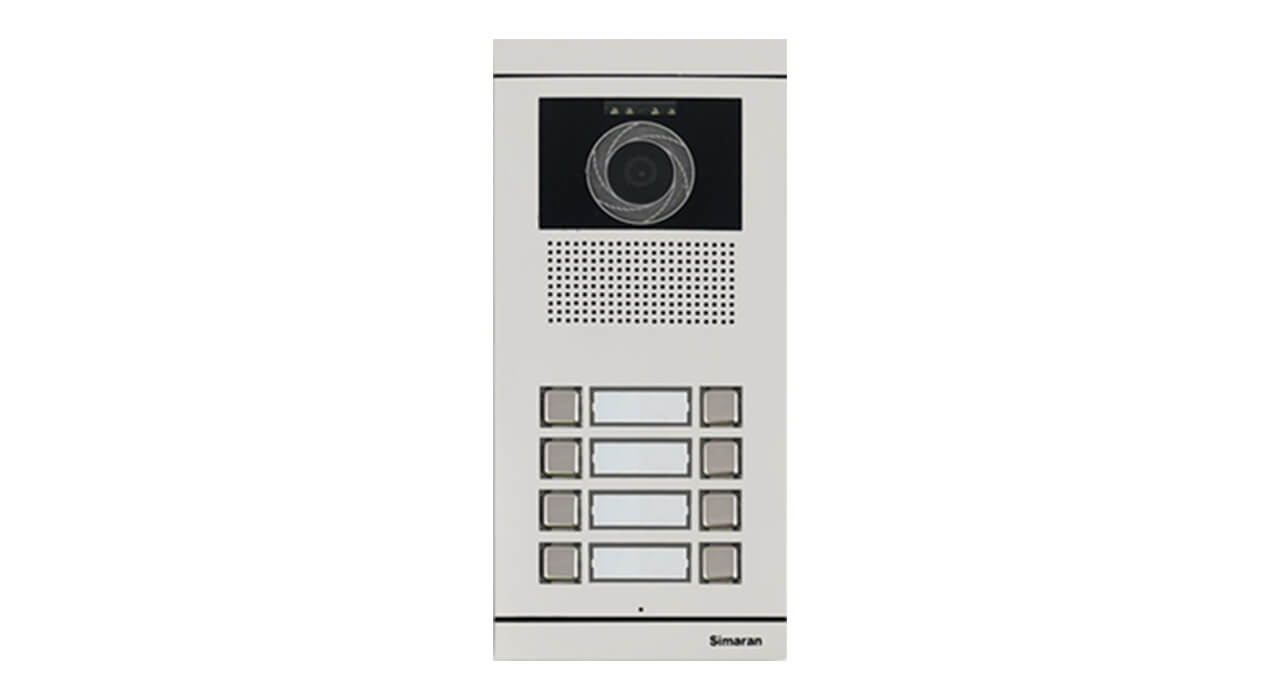

پنل فرداد سیماران یکی از جدیدترین محصولات دسته بندی درب بازکن صوتی و تصویری می باشد.بدنه این پنل از آلومینیوم یکپارچه و آب کاری شده ساخته شده است که آن را در برابر رطوبت و باران محافظت می کند. کلید های این پنل، مربعی هستند که ظاهر آن را از دیگر محصولات متمایز می کند. این صفحه کلید روشن و نورانی است و باعث می شود دیدن کلید ها و همچنین لیبل کنار آن ها در تاریکی میسر باشد. همچنین به واسطه وجود پتانسیومتر می توانید صدای میکروفون و بلندگو را نیز تنظیم کنید.

مشاهده ی محصولات پنل فرداد سیماران

راهنمای سیم بندی پنل دربازکن تصویری فرداد

مشخصات ظاهری پنل فرداد سیماران:

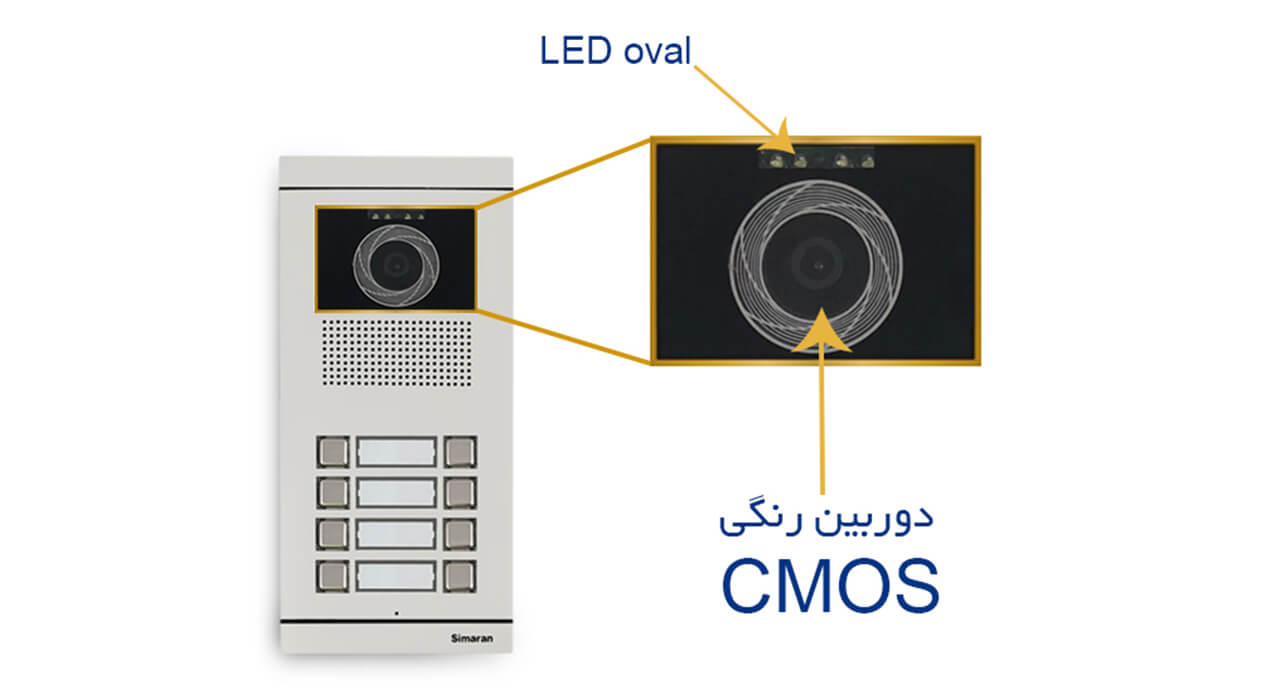

شکل ظاهری پنل تصویری فرداد سیماران بصورت مستطیل با لبه های تیز طراحی شده است.در قسمت بالا بخش دوربین پنل با زمینه سورمه ای قرار گرفته است. دوربین این محصول مجهز به نسل جدید دوربین های رنگی CMOS می باشد و قابلیت تنظیم زاویه دید دوربین در چهار جهت برای دریافت تصاویر با پوشش بیشتر در بیرون ساختمان را دارد.قسمت بالای دوربین چند LED oval جهت دریافت تصاویر با وضوح بیشتر در تاریکی شب قرار گرفته است. صفحه کلید این محصول نیز نسبت به سایر مدل های خود کم متفاوت است و شما میوانید این تفاوت را در تعبیه LED در زیر شاسی زنگ ها ، جهت روشن شدن آن برای استفاده آسان در تاریکی شب مشاهده کنید. ساختار نصب پنل تصویری فرداد بصورت توکار میباشد و همچنین سیستم نصب این محصول نیز بصورت 4 رشته سیم با قطبیت (مثبت و منفی) میباشد.

راهنمای سیم بندی پنل دربازکن تصویری فرداد

مشخصات فنی پنل فرداد سیماران:

پنل فرداد سیماران یکی از بهترین مدل ها از پنل های شرکت سیماران به حساب می آید که در دو مدل ساده و کارت خوان عرضه می شود.

١- دارای دوربین رنگی CCD با قابلیت تنظیم زاویه دید دوربین در چهار جهت

2- سیستم دید در شب با استفاده از LED های سوپر هایبرایت

3 - ساخته شده از آلومینیوم یکپارچه اکسترود و آبکاری شده و مقاوم در مقابل تغییرات جوی

4- دارای صفحه‌کلید نورانی ، جهت کاربرد آسان در شب

۵ - امکان ارتباط با واحد مربوطه، تنها با فشردن یک دکمه

۶- دارای مدار کارت‌خوان در مدل مجهز به کارت‌خوان

۷ - دارای کانکتور جهت نصب کليد دربازکن اضافه

انتخاب مدل:

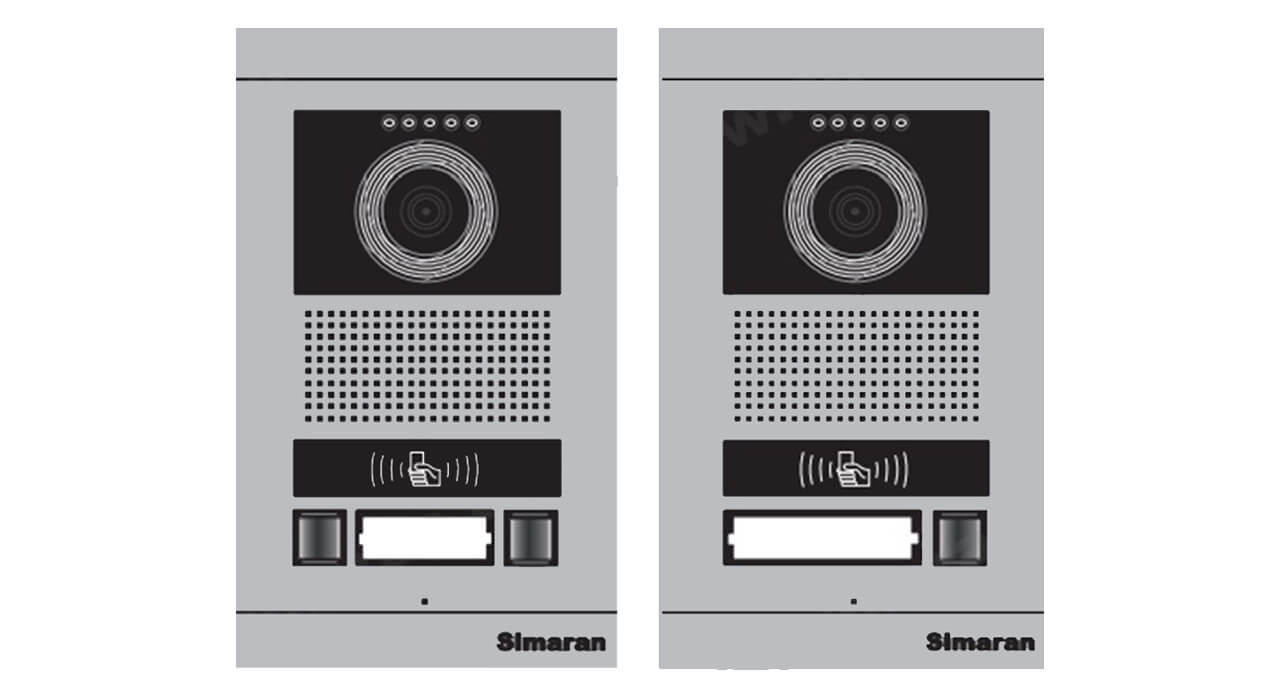

سیستم دربازکن تصویری فرداد با دوربین رنگی بدون سوئیچر قابل‌ارائه می‌باشد :

راهنمای سیم بندی پنل دربازکن تصویری فرداد

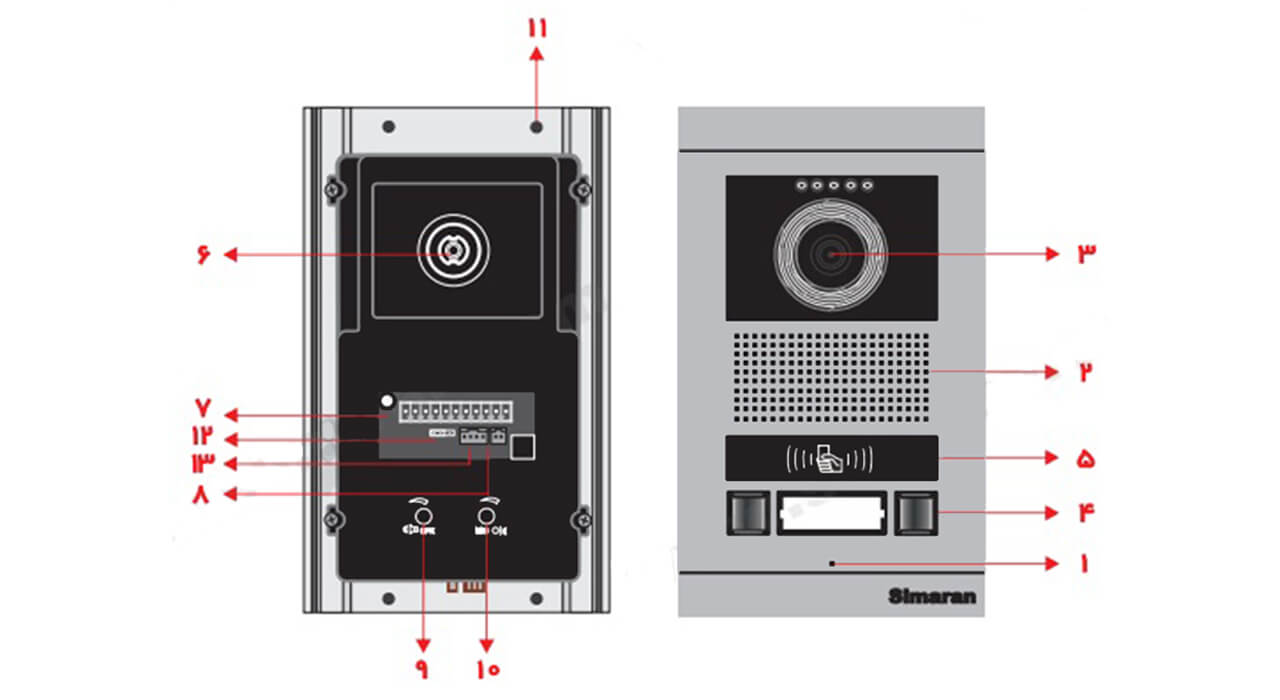

مشخصات پنل فرداد سیماران ؛

1- میکروفن

۲ - بلندگو

٣- دوربین

4- شستی زنگ‌ها

۵- محل قرارگیری تگ و کارت

۶- گوی تنظیم‌کننده دوربین

٧ - ترمینال ۱۰ پین

۸- کانکتور ۲ پین جهت کليد دربازکن

۹- پتانسیومتر تنظیم صدا بلندگوی پنل

۱۰ - پتانسیومتر تنظیم صدا میکروفن پنل

۱۱ - جا پیچ‌های اتصال پنل به قوطی توکار

۱۳ - یک جمپر دو حالته دارای ۳ پایه

۱۳ - کانکتور جهت اتصال کارت‌خوان دیگر به مدار

راهنمای سیم بندی پنل دربازکن تصویری فردادتوضیحات پنل فرداد سیماران :

8 - با این کانکتور ۲ پین می‌توان جهت باز کردن در، کلیدی به مدار اضافه کرد

۱۲ - جمپر هرگاه جمپر در حالت  Reader1 و ۲ باشد. کارت‌خوان دیگری را می‌توان به مدار وصل کرد و هرگاه جمپر در حالت ۲ و ۳ باشد مدار در حالت Access می‌باشد و به‌صورت چک کارت‌خوان تکی به کار خواهد رفت .

۱۳ - هرگاه مدار در حالت Reader قرار بگیرد از این کانکتور جهت اتصال به کارت‌خوان دیگر استفاده می‌شود.  1- ۵ ولت تغذیه      ۲ - GND منفی           3- ديتا D0           4- ديتا D1

متعلقات پنل: قوطی توکار - 4 عدد پیچ آلن - آچار آلن - واشر آبندی - پیچ‌گوشتی - چهار عدد پیچ چهارسو

روش نصب پنل دربازکن تصویری فرداد سیماران:

 1- قبل از کار گذاشتن قوطی توکار ، محل ورود سيم ( از کف با دیوارهای جانبی ) را از قوطي جدا کنید.

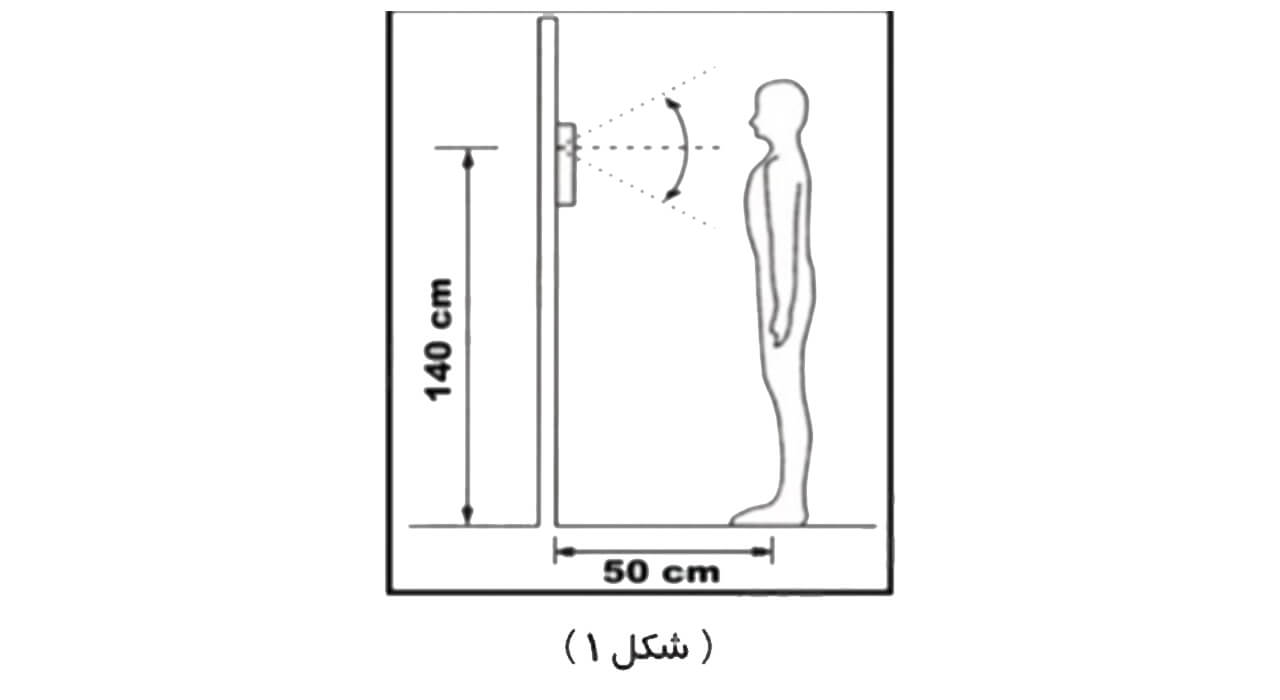

2- قوطی توکار را در ارتفاع 140 سانتی‌متر از سطح زمین تا لنز دوربین و کاملاً همتراز با دیوار نصب کنید (شکل 1 ) اگر قوطی توکار ، همتراز با دیوار نباشد پنل به‌خوبی نصب نخواهد شد

۳ - سیم‌ها را مطابق راهنمای نصب به پنل متصل کنید

4- پنل را روی قوطی توکار قرار دهید و آن را با دو عدد پیچ آلن به قوطی توکار متصل کنید .

راهنمای سیم بندی پنل دربازکن تصویری فردادتنظیم زاویه دید دوربین پنل فرداد سیماران:

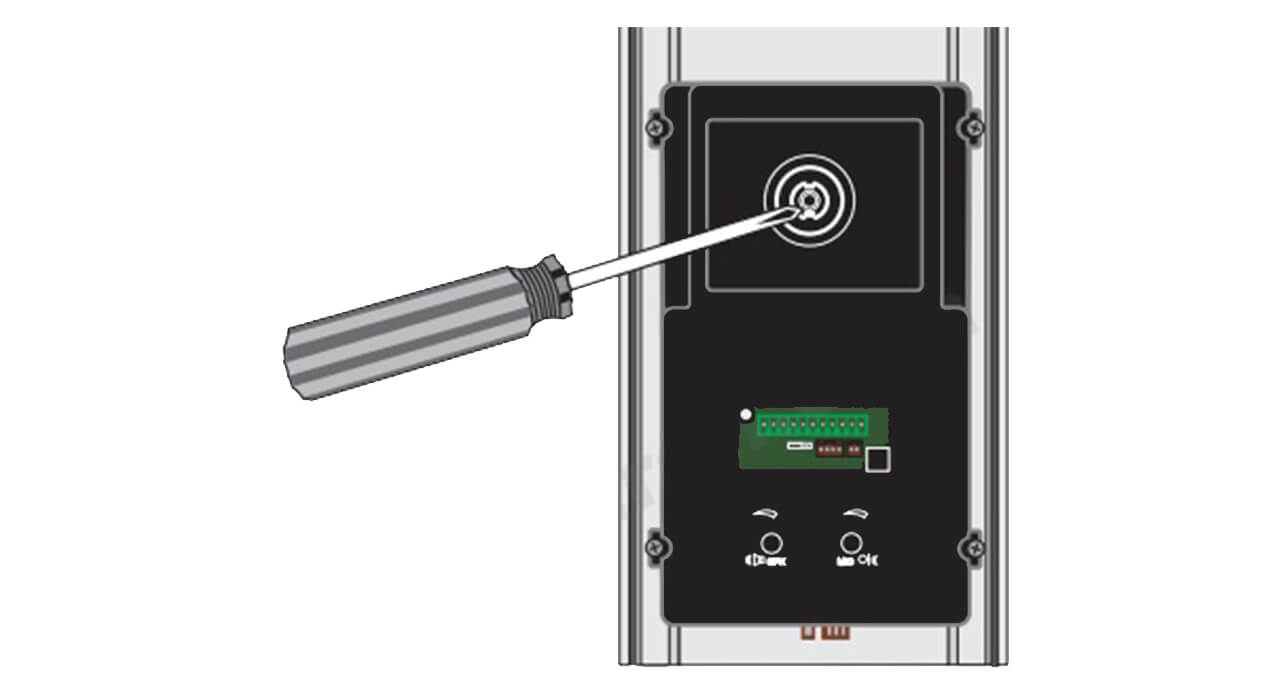

 جهت تنظیم زاویه دوربین ، پیچ پشت آن را مطابق شکل ۲ چند دور شل کنید و سپس با نرمی انگشت شست ، دوربین را به اطراف بچرخانید. در پایان پیچ مربوط را سفت کنید .

راهنمای سیم بندی پنل دربازکن تصویری فرداد

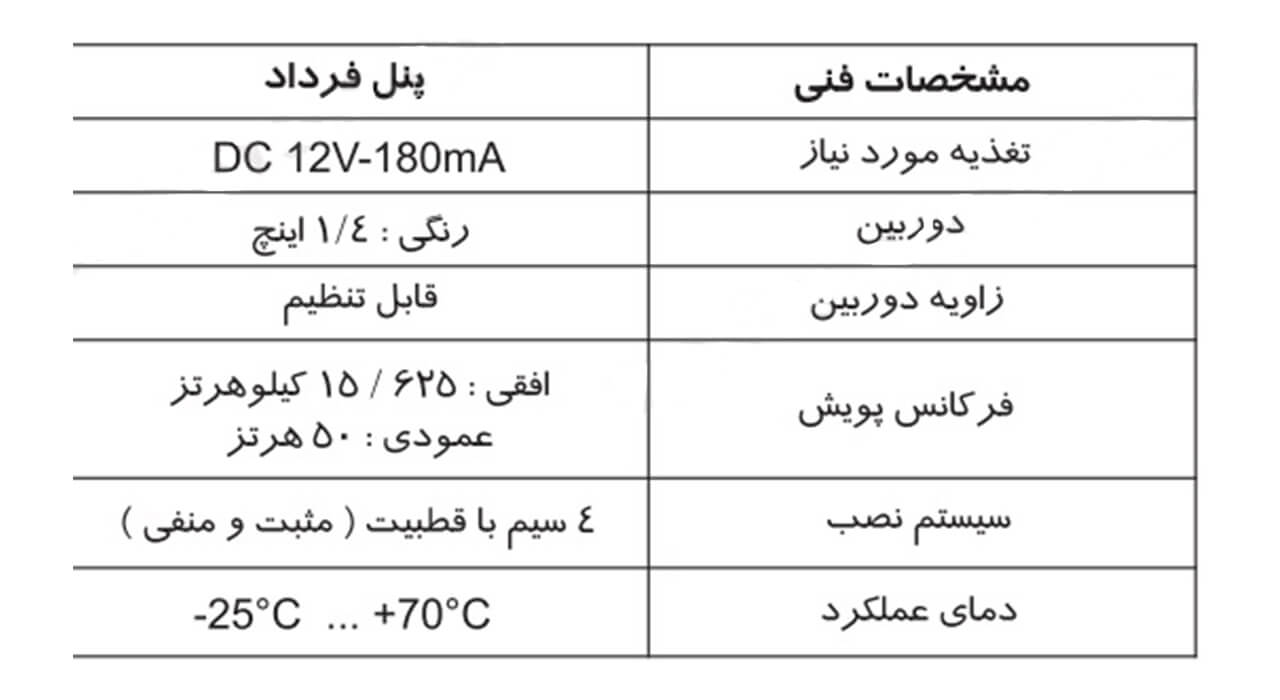

مشخصات فنی پنل فرداد سیماران:

راهنمای سیم بندی پنل دربازکن تصویری فرداد

توضیح : طرح ظاهری ، مشخصات فنی و عملکرد ، جهت بهبود کیفیت محصول ، ممکن است بدون اطلاع قبلی تغییر کند.



راهنمای سیم بندی پنل فرداد سیماران:

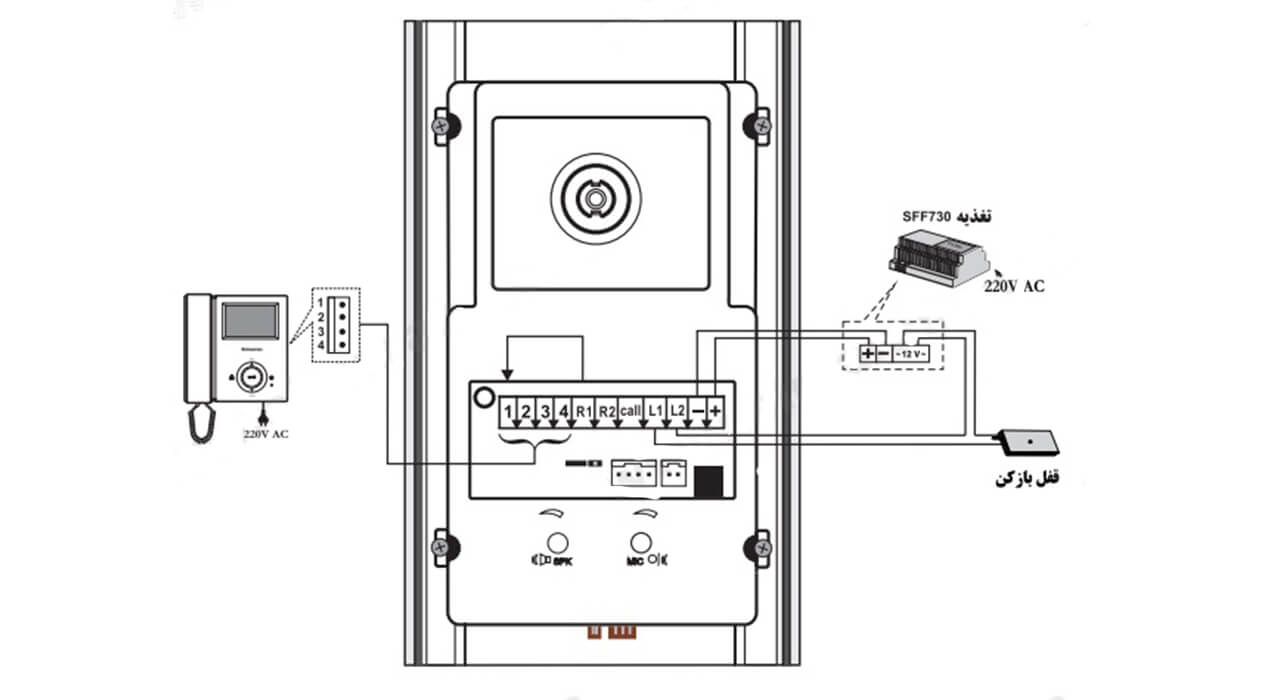

1- طرح کلی سیم‌بندی برای پنل‌هایی که به‌صورت 1 واحدی نصب می‌شوند

راهنمای سیم بندی پنل دربازکن تصویری فرداد

توجه: برای فواصل بیش از 50 متر بهتر است، جهت انتقال تصویر دوربین به مانیتور از کابل کواکسیال استفاده شود.

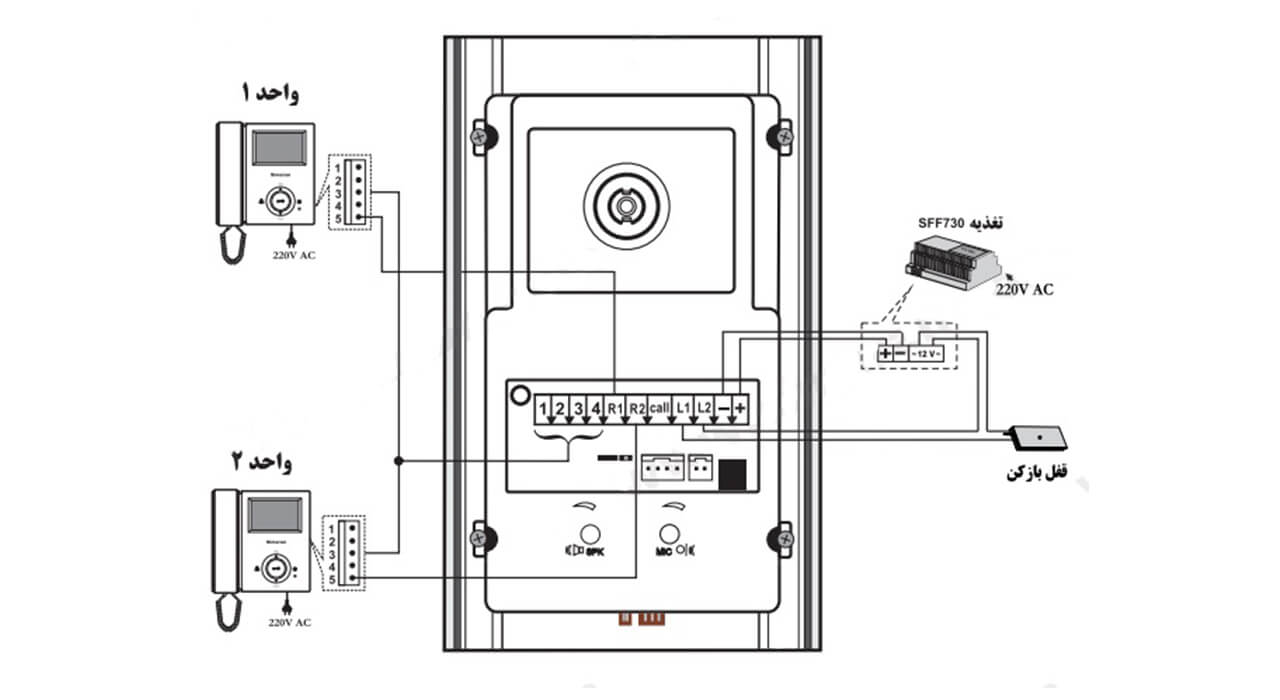

2-طرح کلی سیم‌بندی برای پنل های 2 واحدی با استفاده از سوئیچر داخلی مانیتور:

راهنمای سیم بندی پنل دربازکن تصویری فرداد

توجه: در این روش نصب باید توجه داشته باشید که جمپرهای پشت مانیتور برداشته شوند.

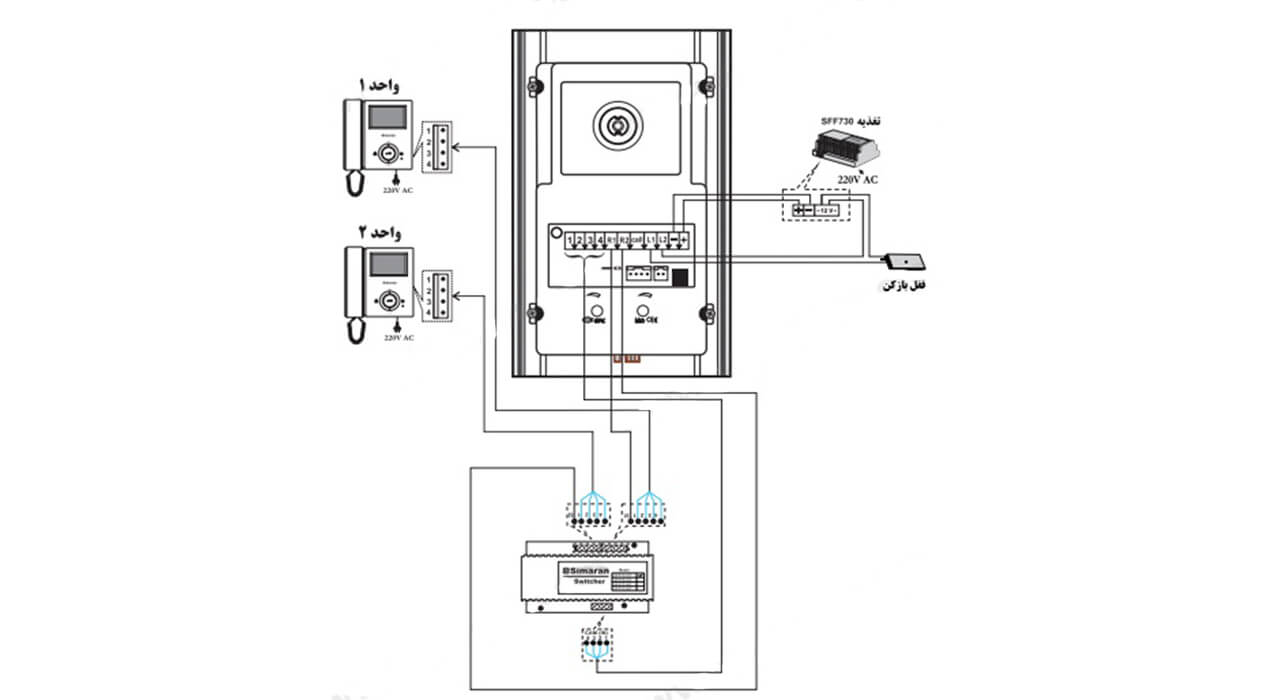

3-طرح کلی سیم بندی برای پنل های 2 واحدی بدون سوئیچر داخلی با استفاده از سوئیچر مجتمع:

راهنمای سیم بندی پنل دربازکن تصویری فرداد

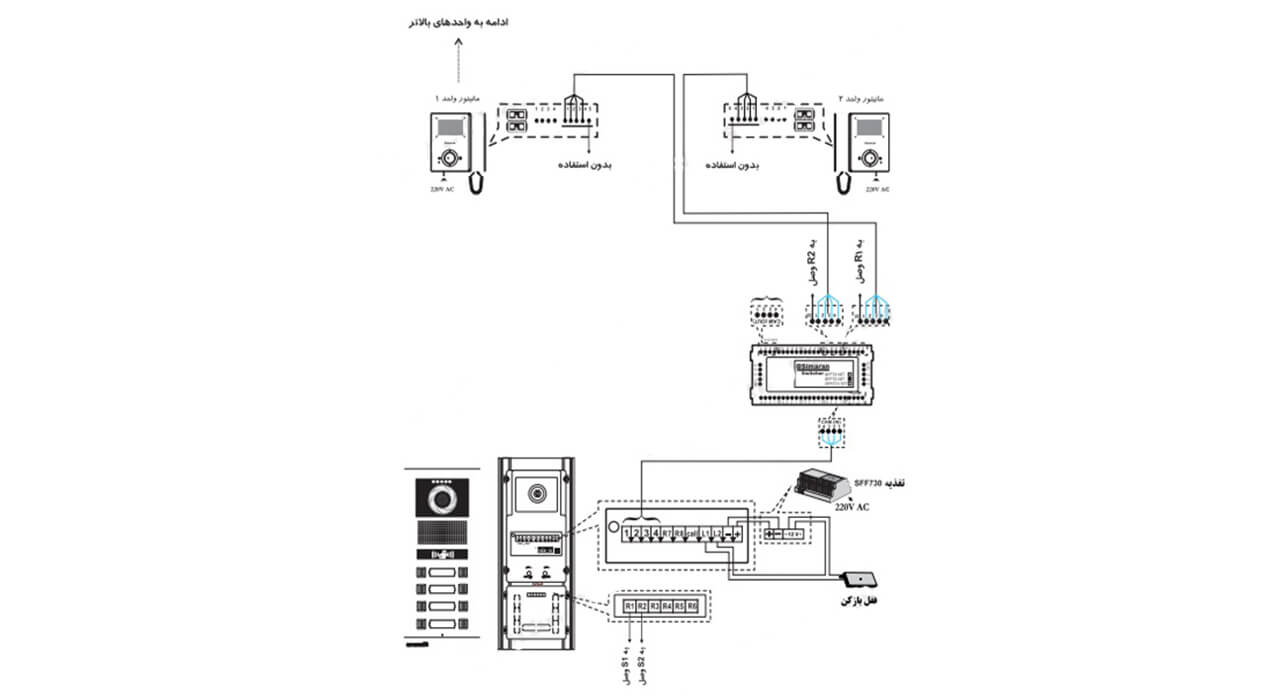

4-طرح کلی سیم بندی برای پنل های 8 واحدی فرداد:

راهنمای سیم بندی پنل دربازکن تصویری فرداد
