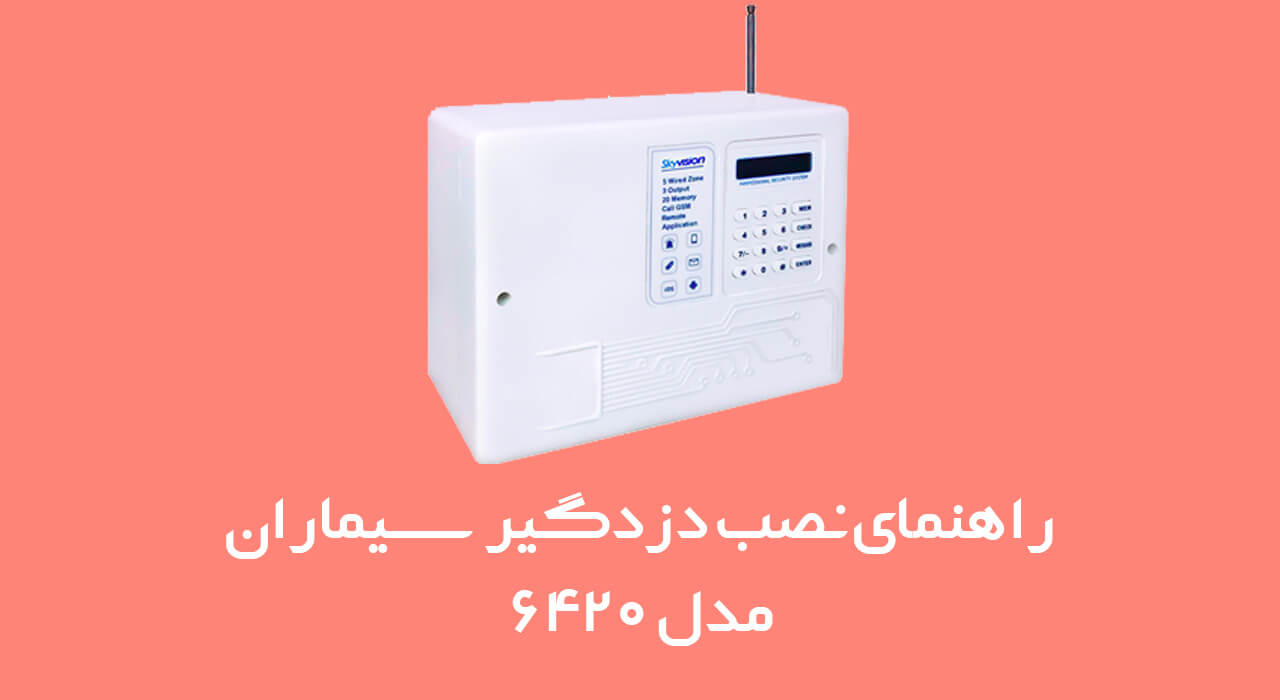

راهنمای نصب و راه اندازی دزدگیر 6420 سیماران

در این مقاله به بررسی و راهنمای نصب و راه اندازی دزدگیر 6420 سیماران می پردازیم. با ما همراه باشید.

تعداد بازدید: 7988

راهنمای راه اندازی دزدگیر 6420 سیماران

قابليت ها
  •  گزارش دوره ای شارژ
  •  تماس از طریق سیم کارت
  •  تنظیم سطح امنیت دستگاه
  • ۲۰ حافظه شماره تلفن (SMS,GSM)
  •   پنج زون با سیم و یک زون بی سیم
  •  افزودن ریموت اضطراری (آلارم اضطراری)
  •  تنظیم سنسورهای بی سیم برای هریک از زون ها
  •  ارسال نام زون و شماره چشم بی سیم در پیام آلارم
  •  گزارش قطع و وصل برق شهر از طریق پیام کوتاه
  •  نام گذاری هر زون به صورت مجزا (فارسی و انگلیسی)
  •  متوقف کردن آلارم دستگاه با وارد کردن رمز، هنگام پخش پیام صوتی
  •  3 خروجی قابل کنترل با تماس صوتی، پیام کوتاه و نرم افزار برای وسایل برقی
  •   گزارش گیری محرمانه ( ارائه گزارش فعال و غیر فعال شدن دزدگیر برای مدیران)
  •   برنامه ریزی و کنترل دستگاه از طریق تماس صوتی، پیام کوتاه و نرم افزارهای iOS, Android

نکات مهم
۱) رمز پیش فرض در کلیه مراحل برنامه ریزی و کنترل دستگاه، 0000 است .

۲) اگر از سیم کارت جدید استفاده می کنید حتما پین کد آن را غیر فعال کنید . توجه : اگر برای اولین بار از سیم کارت همراه اول استفاده می کنید، حتما قبل از استفاده، عملیات فعال سازی تماس را انجام دهید، برای فعال سازی تماس، کافی است سیم کارت داخل گوشی گذاشته شود . بعد از تماس با شماره دلخواه، زبان مورد نظر انتخاب و تایید شود. حتما این مرحله در سیم کارت های جدید همراه اول انجام شود . در غیر این صورت دستگاه دزدگیر تماس برقرار نمی کند.

۳) در صورت امکان برای ارائه کارایی بهتر دستگاه از سیم کارت همراه اول استفاده شود.

۴) نرم افزارهای iOS و Android دستگاه دزدگیر سیم کارتی به جهت کاهش اشتباهات در نوشتن پیام و افزایش سطح امنیت دستگاه، ارائه شده است.

۵) میزان آنتن دهی سیم کارت از ۰ تا ۳۲ است ، به این صورت که از عدد ۲۰ به بالاتر کیفیت آنتن دهی خیلی خوب است.

۶) سنسورها نسبت به نویز حساس بوده و ممکن است در هنگام تماس یا پیام کوتاه تحریک شوند . بنابر این برای کارکرد صحیح لازم است حداقل ۲ متر با دزدگیر و دستگاه های بی سیم و سیم کارتی دیگر فاصله داشته باشند . (سنسورهای بی سیم حداقل ۳ متر فاصله داشته باشند)

۷) حالت حافظه بدین معنی است که اگر در هنگام فعال بودن دزدگیر، یکی از زون ها تحریک شود و شروع به آلارم کند.این حافظه (شماره زون) در دستگاه ذخیره می شود تا بتوان آن بخشی که باعث آلارم شده را شناسایی کرد. برای پاک کردن حالت حافظه ابتدا باید یک بار دزدگیر را بدون اینکه آژیر بزند فعال و غیر فعال نمود.

۸) LED سبز رنگ روی برد (شماره ۴ راهنمای تصویر ) نمایشگر آنتن دهی است. بعد از راه اندازی کامل دستگاه اگر این3LED ثانیه یک بار چشمک بزند، بدین معنی است که سیم کارت آنتن دارد. در غیر اینصورت بخش سیم کارت خاموش است و حتما باید مشکل بررسی شود و گرنه ارسال پیام و برقراری تماس امکان پذیر نیست !

1- ورودی برق 220V
2- اتصال ترانس به برد دستگاه
۳- آنتن GSM
۴- چراغ میزان آنتن دهی سیم کارت
5- گیره نگهدارنده برد
6- فيوز 4A برای باتری
7- فیوز 2A برای ALX از (تغذیه سنسورها)
۸- پتاسو تر ولتاژ باتری
9- سوکت سیم کارت (محل قرار گرفتن سیم کارت)
۱۰- چراغ تغذیه دستگاه
۱۱- سوئیچ ست کردن ریموت
۱۲- سوئیچ ست کردن سنسور بی سیم
۱۳- سوکت بلندگو داخلی
۱۴- سوکت کابل درب دستگاه
15- میکروفن
16- جامپر مربوط به زون ها
17- جامپر CHECK POWER
۱۸- سوکت آنتن فلزی
۱۹- آنتن فلزی (برد ریموت)

	 	تصویری نحوه نصب سیم بندی دستگاه دزدگیر 6420 سیماران

راهنمای ریست کردن [بازگشت به تنظیمات کارخانه ]

- بهتر است برای اولین بار دستگاه را ریست کنید . بدین صورت که ابتدا دکمه [ MEM ] را نگه داشته و در همین حالت برق و یا باتری را وصل کنید . این دکمه را همچنان نگه دارید تا صدای بوق ممتد شنیده شود و روی نمایشگر کلمه RESET مشاهده شود . دکمه را رها کنید و منتظر بمانید تا دستگاه به صورت کامل راه اندازی شود .
- در حالت فعال (ARM) هیچ گونه دسترسی به منو دستگاه ندارید.

راهنمای سریع صفحه کلید

 	راهنمای نصب و راه اندازی دزدگیر 6420 سیماران

راهنمای سریع ریموت

	راهنمای نصب و راه اندازی دزدگیر 6420 سیماران





راهنمای سریع زون

به صورت پیش فرض تمامی زون ها فوری هستند. یعنی حالت های دینگ دانگ، 24 ساعته زون ها تعریف نشده است.

راهنمای نصب و راه اندازی دزدگیر 6420 سیماران

ترمينال باتری [BAT]

با دقت در رعایت جهت، سیم قرمز به مثبت و سیم مشکی به منفی وصل شود . این مسیر به یک فیوز ۴ آمپر مجهز است.

(13V) AUX

تغذیه کلیه چشمی ها با حفظ جهت و به طور موازی به ترمینال AUX وصل کنید . این مسیر مجهز به یک فیوز ۲ آمپر است.

-این دستگاه دارای دو خروجی AUX است .

خروجی برای آژير [SIR]

اگر از آژیر استفاده می کنید، سیم های آن را با رعایت جهت صحیح به ترمینال SIR وصل کنید.

خروجی برای بلندگوها [SP]

بلندگوها را به طور موازی (حداکثر ۲ بلندگوی ۸ اهم ۲۵ وات) به ترمینال SP وصل کنید ،
- در صورت نیاز به بلندگوی بیشتر لازم است از برد آژیر بیرونی استفاده نمود .

زون ها [ Z1 ,Z2 ,Z3 ,Z4, Z6]

تمامی زون ها به صورت (NC (NORMALLY CLOSED می باشند . یعنی اتصال بین دو پایه بسته است و در صورت باز شدن این مسیر دستگاه شروع به آلارم می کند .
- در صورت اتصال بیش از یک سنسور به زون، سنسورها باید به صورت سری به هم متصل شوند .

خروجی ها [ OUT1 -  OUT2 - OUT3]

 از خروجی های دستگاه می توان برای کنترل وسایل برقی مانند لامپ و کولر استفاده نمود، بدین صورت که می توان از طریق تماس و یا نرم افزار، وسایل برقی را از راه دور خاموش و روشن کرد.

OUT1: این خروجی ۲ حالت دارد که فقط می تواند در یکی از حالت ها استفاده گردد.

حالت اول : در این حالت به عنوان یک خروجی آزاد عمل می کند.

 حالت دوم : ( LED-ARM ) در این حالت با فعال شدن دزدگیر، خروجی ولتاژ منفی می دهد و یا غیر فعال شدن دزدگیر، این ولتاژ منفی قطع می شود .

OUT 3 : این خروجی علاوه بر تماس و نرم افزار با ریموت به صورت لحظه ای هم قابل کنترل است . ( توسط دکمهراهنمای نصب و راه اندازی دزدگیر 6420 سیماران	 ریموت، به صورت لحظه ای ولتاژ منفی می دهد)

راهنمای نصب و راه اندازی دزدگیر 6420 سیماران

در شکل زیر نحوه اتصال لامپ به برد تک رله (تولید شرکت) توضیح داده شده است :

راهنمای نصب و راه اندازی دزدگیر 6420 سیماران

توجه: برای کنترل وسایل برقی حتما از رله استفاده شود و مستقیما به خروجی های دستگاه متصل نشود .

ضبط و پخش صدای آلارم [ضبط پیام سرقت]

این بخش مربوط به زمان آلارم دزدگیر است که در هنگام تماس، پیام را پخش می کند.

ضبط: [ENTER ] + ضبط صدا + [MESSAGE + [ ENTER 
پخش: [MESSAGE] + [CHECK]

ضبط و پخش صدای خروجی رله ها و بخش کنترل دستگاه

این صدا به صورت پیش فرض روی دستگاه ذخیره شده است، برای تغییر آن در منواصلی ابتدا دکمه [message] و سپس [0] را بزنید. در این زمان میتوانید صدای مربوطه را ضبط کنید. به این صورت که با نمایش هر متن روی LCD، با مشاهده START، شما بلافاصله صدای مربوط به آن متن را بیان کنیدتا ضبط شود. برای پخش آن در همین منو دکمه [9] را فشار دهید .

ست کردن ریموت کنترل ها

زمانی که دستگاه در حالت غیر فعال باشد، دکمهراهنمای نصب و راه اندازی دزدگیر 6420 سیماران
  یا راهنمای نصب و راه اندازی دزدگیر 6420 سیماران
  ریموت را نگه دارید و همزمان سوئیچ SET REMOTE را بر روی برد فشار دهید، دستگاه با یک تک بوق اضافه شدن ریموت را همراه با شماره ریموت روی LCD نشان می دهد .

توجه : در صورتی که هنگام ست کردن به جای دکمه راهنمای نصب و راه اندازی دزدگیر 6420 سیماران
 یا دکمه راهنمای نصب و راه اندازی دزدگیر 6420 سیماران
 دیگری را فشار دهید، ریموت عملکرد مناسبی ندارد و باید ریموت پاک شده و مجدد ست شود .

حذف ريموت ها

برق و باتری دستگاه را قطع کنید . سوئیچ SET REMOTE بر روی برد را فشار دهید و برق دستگاه را وصل کنید. دستگاه با تک بوق حذف شدن ريموت را اعلام می کند .

دينگ دانگ (CHIME)

اگر بخواهيم در زمان غیرفعال بودن دزدگیر از حضور افراد مطلع شویم،( از طریق پخش صدای دینگ دانگ در بلندگو داخلی)  باید این حالت را برای زون 1 فعال نمود .

- برای فعال سازی این حالت، به راهنمای سریع ريموت مراجعه نمایید. توجه شود که نحوه فعال سازی در ریموت معمولی و یا ریموت آنتن دار با هم تفاوت دارد.

حالت نیمه فعال [پارت زون PART ZONE]

در این حالت زون های Z1 و Z2 و Z5 فعال بوده و مابقی زون ها به جز زون های ۲۴ ساعته غیر فعال است.
جهت استفاده از حالت نیمه فعال، کلید راهنمای نصب و راه اندازی دزدگیر 6420 سیماران
  یا  راهنمای نصب و راه اندازی دزدگیر 6420 سیماران
 را فشار داده و برای غیر فعال کردن از کلید راهنمای نصب و راه اندازی دزدگیر 6420 سیماران
یا راهنمای نصب و راه اندازی دزدگیر 6420 سیماران
 استفاده کنید.

زون 24 ساعته

 در حالت پیش فرض این زون، یک زون فوری است که در صورت نیاز می توان حالت ۲۴ ساعته را فعال نمود. زونی است که در صورت تحریک، دستگاه در هر حالت (فعال یا غیر فعال) شروع به آلارم می کند.
- برای استفاده از زون ۲۴ ساعته باید سوئیچ SET REMOTE روی بُرد و دکمه  راهنمای نصب و راه اندازی دزدگیر 6420 سیماران
یا  راهنمای نصب و راه اندازی دزدگیر 6420 سیماران
 ریموت را همزمان فشار دهید. با یک صدای تک بوق، زون ۴ به این حالت در می آید و روی LCD نمایش می دهد. برای غیر فعال کردن به همان شكل فعال کردن عمل کنید.

- از این حالت برای پدال، آشکار ساز دود، حرارت و شوک سنسور استفاده می شود .

ريموت اضطراری [Panic SOS]

در مواقع اضطراری در صورت فشردن هر کدام از دکمه های ریموت، در حالت فعال یا غیر فعال، دستگاه شروع به آلارم می کند.
- جهت ست کردن ریموت اضطراری سوئیچ های SET PIR, SET REMOTE روی بُرد را به صورت همزمان فشرده و یکی از دکمه های ریموت جدید را فشار دهید .
  توجه : این ریموت جهت آلارم اضطراری است و دقت نمایید با ريموت عادی اشتباه نشود . کاربرد این ریموت برای طلا فروشان یا نگهبانان است .

ست کردن سنسورهای بی سيم

- دستگاه را در حالت غیرفعال قرار دهید.
 جامپر( A7 - A0 ) در هر سنسور را به صورت متفاوت بچینید. در غیر این صورت دستگاه تمام سنسورها را به عنوان یک سنسور ذخیره می کند.
- سوئیچ SET PIR را نگه دارید و سنسور بی سیم را تحریک کنید .
- دستگاه اضافه شدن سنسور را با یک صدای تک بوق اعلام می کند.
جامپر ( A7 - A0 ) مربوط به کد سنسور و (D3-D0 ) مربوط به حالت دهی سنسور است .

روش تنظيم جاسپر سنسورهای بی سیم

در این دستگاه می توان سنسورهای بی سیم را به زون های ۱ تا ۴ مرتبط نمود . یعنی حالت های دینگ دانگ ( زون ۱)، نیمه فعال ( زون ۱ و ۲ و۵) ، ۲۴ ساعته ( زون ۴) را با تغییر جامپر های داخل سنسور، بر روی آن اعمال کرد .
- برای دسترسی به جدول تنظیم سنسورهای بی سیم به قسمت راهنمای سریع زون پشت صفحه) مراجعه نمایید.
توجه : این روش تنظیم برای بیشتر سنسورها کارایی دارد ولی ممکن است بعضی از سنسورها از این قاعده پیروی نکنند.

تنظيم سطح امنيت دستگاه SECURITY [ميزان دسترسی]

 با فشردن دکمه (ENTER) و نگه داشتن آن به مدت ۳ ثانیه وارد این منو شوید. امنیت دستگاه را در این بخش تعریف کنید. در ابتدا وضعیت قبلی دستگاه نمایش داده می شود. سپس قادر به تغییر آن خواهید بود. با فشردن دکمه (1) وضعیت به حالت HIGH و با فشردن دکمه (2) وضعیت به حالت MID در می آید.
 در صورتیکه دستگاه در حالت MID تنظیم شود، تمامی افراد می توانند دستگاه را کنترل نمایند ولی در صورتی که روی وضعیت HIGH قرار گیرد تنها کسانی که شماره آنها در حافظه ۱۰ الی ۱۴ ذخیره شده باشد می توانند دزدگیر را کنترل نمایند.

حذف سنسورهای بی سیم

ابتدا برق و باتری را قطع کنید سپس سوئیچ SET PIR را نگه داشته و برق را وصل نمایید. دستگاه با تک بوق و نمایش آن روی LCD حذف سنسورها را اعلام می کند .

تنظيم نوع تک آژیر

دستگاه میتواند به روش های زیر تک آژیر بزند :
۱) M-SP ( بلندگوی داخلی )
۲) M-SP و SIR(بلندگوی داخلی و آژیر پیزو)
۳) M-SP و SIR وSP (بلندگوی داخلی، آژیر پیزو و بلندگوی بیرونی)
در تنظیم اولیه دستگاه، حالت دوم در نظر گرفته شده است .
 - جهت تغییر حالت، دکمه (3) را به مدت ۳ ثانیه گرفته، وارد منو می شوید . با دکمه های (9) و (7) تغییر وضعیت را اعمال کرده و جهت ذخیره کردن تغییرات دکمه (ENTER) را فشار دهید .

تغيير PASSWORD

در منوی اصلی با فشردن دکمه (4) به مدت ۳ ثانیه می توانید به منوی تغییر رمز راه پیدا کنید، در ابتدا باید رمز قبلی را وارد کرده و سپس رمز جدید را دو بار وارد کنید و برای تایید [ENTER] را بزنید. در صورت فراموشی رم، دستگاه را ریست کنید.

نحوه کنترل خروجی ها

خروجی ها را به دو صورت دائمی و لحظه ای می توان کنترل نمود .
ON: روشن  OFF : خاموش  NF: لحظه ای

راهنمای نصب و راه اندازی دزدگیر 6420 سیماران

مثال: R30000OFF*
با ارسال این دستور خروجی ۳ خاموش می شود .

راهنمای سریع برنامه ریزی دستگاه از طریق پیام کوتاه SMS

راهنمای نصب و راه اندازی دزدگیر 6420 سیماران

  • منظور از 0000 در جدول رمز ورود است.
  • رمز پیش فرض دستگاه 0000 است. در صورتی که رمز ورود را تغییر دادید از رمز جدید استفاده نمایید.
  • تمامی پیام های ارسالی به دستگاه باید با حروف بزرگ انگلیسی و دستورات بدون فاصله فرستاده شود.
  • شماره های ذخیره شده در حافظه ی 0 و 1 و 2 به عنوان مدیر دستگاه شناخته می شود.

راهنمای سریع برنامه ریزی دستگاه از طریق پنل

راهنمای نصب و راه اندازی دزدگیر 6420 سیماران

ذخيره متن اصلى تحريك (سرقت) و نامگذاری زون ها

جهت ذخیره متن پیام مربوط به سرقت، پیام زیر را به دستگاه ارسال کنید :

انگلیسی یا فارسی متن مورد نظر MIA 0000  *

 منظور از متن (حداکثر ۴۰ کاراکتر) اعلام مکان مورد سرقت قرار گرفته است . در ادامه ارسال این دستور باید دستور زیر نیز به دستگاه ارسال شود تا دستگاه به طور صحیح پیام ها را ارسال نماید . همه دستورات باید به یک زبان باشند.

- می توان نام زون ها (1 تا 6)  را متناسب با ناحیه تحت پوشش نام گذاری کرد.

 - جهت ذخیره نام زون ها(حداکثر ۱۰ کاراکتر) طبق دستور زیر به دستگاه ارسال نمایید.

متن مورد نظر  0000شماره زونZ  *

- به عنوان مثال می خواهیم متن اصلی تحریک یا مکان مورد سرقت قرار گرفته را «شرکت آقای محمدی» و نام زون ۱ را(راهرو ) و زون ۲ را (انبار) قرار دهیم، کافی است دستورات زیر را به دستگاه ارسال کنیم :

انبار 0000 Z2 * ، راهرو Z10000 * ، شرکت آقای محمدی 0000 MMA *

در صورت تحریک، دزدگیر این متن ها را برای کاربران ارسال می نماید .

متن مربوط به سرقت به تمامی کاربران (9-0) و نام زون ها فقط به سه کاریر اول (2-0 ) ارسال می شود.

گزارش محرمانه (ارائه گزارش فعال و غیرفعال شدن دستگاه به مديران)

اگر فردی دزدگیر را (از طریق ریموت، تماس و ...) فعال یا غیر فعال نماید. دستگاه گزارش این کار را به مدیران (شماره حافظه های ۱،۲، ۰ ) ارسال می کند.

SR0000 ON*

 در صورت نیاز به گزارش محرمانه (SEND REPORT) متن زیر را به دستگاه ارسال کنید .

برای غیر فعالسازی این گزارش متن زیر را به دستگاه ارسال نمایید :

* SR0000 OFF

چند نمونه از پیام های ارسالی دستگاه به کاربران :

دزدگیر فعال با ریموت شماره 1، دزدگیر غیرفعال با تماس : ۰۹۱۲۳۴۵۶۷۸۹

کنترل دستگاه و خروجی ها از طریق تماس صوتی

بعد از تماس با دستگاه و شنیدن صدای «رمز را وارد کنید» رمز ۴ رقمی را با فاصله از یکدیگر وارد نمایید. با زدن هر کد، دستگاه با صدای تک بوق دریافت کد را تایید می کند. (حداکثر فاصله ی بین وارد کردن کدها ۲ ثانیه است). در صورت ورود رمز اشتباه بلافاصله دستگاه ارتباط را قطع می کند.

در صورتی که رمز درست باشد باصدای تک بوق ممتد وارد منوی کنترل دستگاه می شوید که می توانید کنترل خروجی ها و فعال و غیرفعال بودن دستگاه را به صورت زیر به دست بگیرید :

 کلید 1، خروجی اول را وصل می کند و صدای مربوط به آن پخش می شود. با فشردن مجدد آن خروجی ۱ قطع شده و صدای مربوط به آن پخش می شود . به همین صورت خروجی ۲ و ۳ توسط کلید 2 و3 کنترل می شود .

 کلید 5 جهت فعال و غیرفعال کردن دزدگیر است که با فشردن این کلید دزدگیر فعال و با فشردن مجدد دزدگیر غیر فعال می شود. میتوان از کلید 8 نیز به جای کلید 5 استفاده نمود)

۔ با فشردن کلید ۶ دزدگیر به صورت نیمه فعال در می آید و با فشردن مجدد این کلید دزدگیر غیر فعال می شود در تمام مراحل در صورتی که کد کلید مورد نظر توسط دستگاه گرفته شده باشد یک صدای تک بوق برگشت داده می شود و بعد از آن صدای مربوطه پخش می شود و در صورتی که کلید فشرده شده کلیدی به غیر از ۱، ۲، ۳،5، 6، 8 کلاه توام باشد، 2 بار صدای تک يوق را خواهید شنید و روی نمایشگر کلمه ERROR CODE نمایش داده می شود .

نکات مهم :

می توانید به جای ارسال دستورات پیامکی به جهت کاهش اشتباهات و سهولت در کار از نرم افزار دستگاه جهت کنترل استفاده نمایید .
