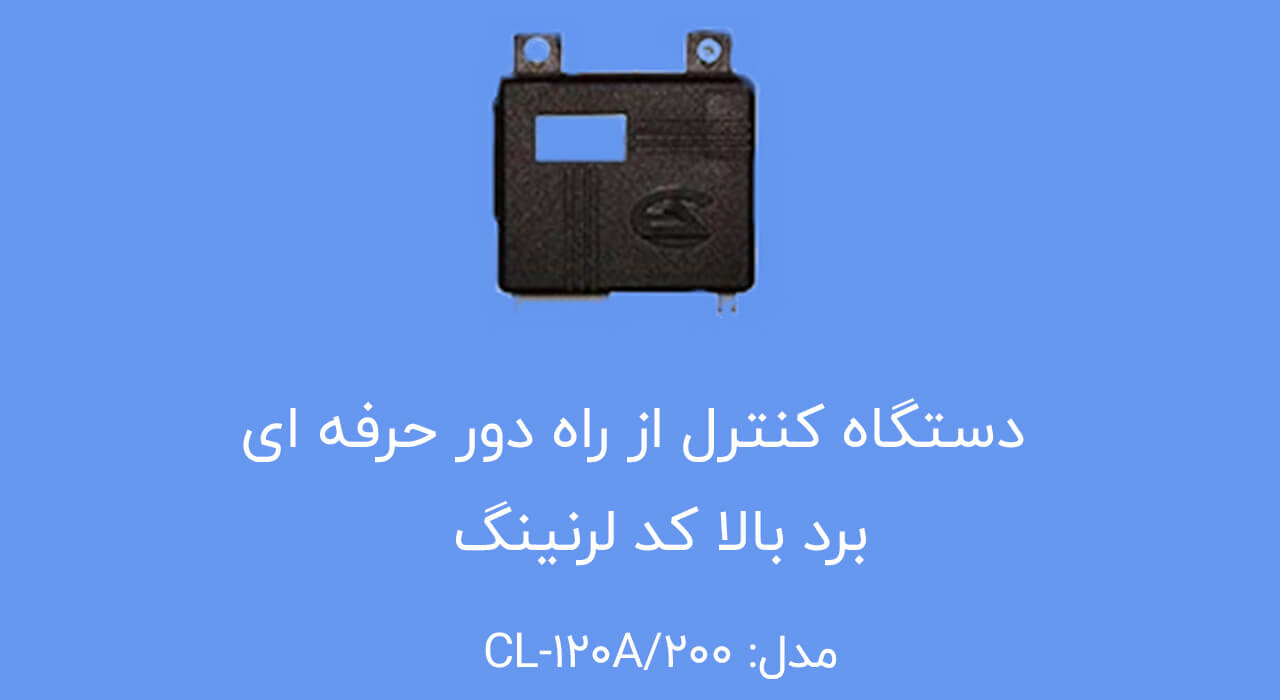

آموزش کار با دستگاه کنترل از راه دور سه رله صنعتی برد بالا کد لرنینگ سیماران مدلCL-120A/200

در این مطلب آموزش کار با دستگاه سه رله صنعتی کد لرنینگ مدل CL-120A/200 را به شما آموزش می دهیم.

تعداد بازدید: 1827

راهنماي راه انداز صنعتي كنترل از راه دور سیماران مدل CL-120A/200

راه انداز صنعتی دستگاهی است براي كنترل و راه اندازی دستگاههای برقي مانند سیستم درب بازکن با سيستم هاي روشنايي و سيستم هاي قدرت در پروسه هاي صنعتی طراحي و ساخته شده است. قبل از نصب این دستگاه مطمئن شوید که با عملكردهاي مختلف آن که در ادامه راهنما آمده است کاملا آشنا شده اید .

ریموت کنترل

 لازم به ذكر است، شستی C، B،  Aبه ترتیب براي راه اندازی رله اول، رله دوم و رله سوم بكار مي رود. به همراه راه انداز صنعتی دو عدد ریموت کنترل تحویل داده مي شود. در صورت نیاز به ریموتهای بيشتر با شرکت سیماران با نمایندگی های مجاز سیماران تماس بگیرید .



آموزش کار با دستگاه کنترل از راه دورسه رله صنعتی برد بالا کد لرنینگ مدلCL-120A/200

نحوه لرن کردن ریموتها

 نکتهLED : دستگاه هر3 ثانیه یکبار یک چشمک می زند تا وجود تغذیه و روشن بودن دستگاه را اعلام کند.

 نکته : بیرون آمدن از حالت شناسایی ریموتها اتومات و بعد از 10 ثانیه از آخرین شناسایی یا آخرین زدن دکمه می باشد.

 نکته : روال کددهی به منظور عدم شناسایی هرسیگنال مزاحمی که در فرکانس مربوط می باشد به حالت زیر عوض شده و درصد اطمینان اینکه کد شناسایی شده همان کد ریموت شما باشد را به 100 درصد می رساند.

  • کلید لرن را فشار داده و به مدت 2 ثانیه نگه دارید و رها کنید LED) به حالت روشن دائم می رود(
  • یک دکمه ریموت را فشار داده و به مدت 3 ثانیه نگه دارید تا LED یک چشمک بزند. سپس دستگاه به مدت زمان محدودی منتظر تائید آخرشما و یک لحظه فشردن دوباره ی کلید LRN می ماند و سپس با 3 چشمک 1 ثانیه ای موفقیت کددهی را اعلام می کند و به حالت عادی کارکرد می رود.

نحوه پاک کردن کل حافظه

  • کلید لرن را برای مدت 10 ثانیه در حالت فشرده نگه دارید LED دائم روشن می ماند . پس از 10 ثانیه LED ، 10 چشمک زده و به حالت عادی کارکرد ( هر 3 ثانیه یک چشمک ) می رود و کل حافظه را پاک می کند .

Dip switch  ​جدول یک: وضعیت تنظیم

آموزش کار با دستگاه کنترل از راه دورسه رله صنعتی مدلCL-120A/200



نکته: با ON کردن هردو دیپ های 4 و 5 می توان هررله را به طور جداگانه درمد لحظه ای با حافظه دار راه اندازی کرد. برای هر رله ON موجب کارکرد لحظه ای و Off موجب کارکرد حافظه دار می شود. و در این حالت 3، 2 ،Dip1  به ترتیب برای رله 1 و 2 و 3 می باشد.

:Z  می تواند در هر دو حالت ON یا OFF باشد.

نحوه عملکرد مدها

 مد لحظه ای ( MOMENTLY MODE)

در این مد با فشردن دکمه ریموت رله مربوطه به مدت 0.7 ثانیه روشن و سپس خاموش می شود .

مد حافظه دار (LATCH MODE)

در این مد با فشردن دکمه ریموت رله مربوطه روشن و با فشردن مجدد همان دکمه رله مربوطه خاموش می شود.

مد فشاری (PUSH MODE)

در این مد مادامیکه دکمه ریموت فشرده باشد رله مربوطه روشن می ماند و با رها کردن دکمه ریموت خاموش می شود.

مد الاکلنگی ( Rolling Shutter Mode Or Toggel Mode )

در این مد رله یک و دو بصورت الاکلنگی با هم کار می کنند و با فشردن دکمه چهار هر دو رله STOP می شوند و از رله سه بسته به دیپ سوئیچ سه می توانیم بصورت لحظه ای با حافظه ای استفاده کنیم.

 ( از مد الاکلنگی این دستگاه می توان برای کنترل درب کرکره نیز استفاده نمود )

تغذیه و خروجي های دستگاه

تغذیه دستگاه توسط يك منبع تغذیه AC & DC (12V-24V)  تامين مي شود توجه داشته باشید چنانچه منبع تغذيه نتواند جریان کافي به مدار دستگاه تحویل دهد، گیرندگي دستگاه به شکل محسوسي كاهش مي يابد. جهت اتصال دستگاه به ترانس سیم هاي قرمز و مشکی را به خروجي ترانس متصل کنید، دستگاه همچنین با 24VDC  نیز کار مي کند که اتصال آن به سیم هاي قرمز و مشکی انجام مي شود .

 دستگاه شامل سه رله بوده که فرمان قطع یا جذب این رله از طریق مدار داخلی دستگاه انجام می گیرد .کنتاکتهاي این رله به شکل زیر در کانکتور خروجي قابل دسترس است.

توجه: رله سوم فاقد سیم NC می باشد.
