مشخصات کامل و آموزش مانیتور دربازکن تصویری کلیدلمسی 72TK

در این مطلب با آموزش کامل مراحل نصب و آموزش محصول آیفون تصویری سیماران مدل 72TK آشنا می شویم.

تعداد بازدید: 1466

آموزش مانیتور دربازکن تصویری کلیدلمسی 72TK

لیست محتویات

• مانیتور

• گوشی

• دفترچه راهنما

• براکت

• بسته متعلقات شامل:

  1. کانکتور۵ تایی: 1 عدد
  2. کانکتور4 تایی: 1 عدد
  3. پیچ استوانه ای 7×3: 1 عدد
  4. کانکتور۲ تایی: 3 عدد
  5. پیچ دیواری 4M: 2 عدد
  6. رول پلاک: 2 عدد

مشخصات مانیتور 72TK:

مشخصات کامل و آموزش مانیتور دربازکن تصویری کلیدلمسی 72TK

١- بلندگو

۲-گوشی

۳- صفحه نمایش 7LCD اینچ

4- دکمه مانیتور

با لمس این دکمه صفحه نمایش فعال شده و تصویر محدوده دید دوربین را نمایش میدهد و با لمس مجدد تصویر دوربین پنل دوم را نمایش میدهد.

۵- در این مدل بدون استفاده است.

۶- دکمه وسطی که به شکل دایرس، جهت تنظیم تصویر، صدای زنگ (Brightness / Contrast / Color / Volume) و برای تماس با واحد نگهبانی می باشد. ( مانیتور Standby، با برداشتن گوشی و لمس دکمه امکان برقراری تماس با واحد نگهبانی وجود خواهد داشت. ( فقط در سیستم کدینگ)

۷- دکمه دربازکن ثانویه ( دومین دکمه سمت راست):  می توانید از این دکمه برای دربازکن ثانویه یا جک پارکینگ و جهت کاهش مقادیر منوی تنظیمات نیز استفاده کرد.

۸- دکمه دربازکن ( اولین دکمه سمت راست)



۹- کلید ON/OFF

برای روشن و یا خاموش کردن سیستم

۱۰ - محل قرار گرفتن فیش گوشی

۱۱- کانکتور ۵ تایی اتصال به پنل اول

۱۲ - کانکتور ۴ تایی اتصال به پنل دوم

۱۳ - کانکتور ۲ تایی ارتباط با دوربین

۱۴ - جمپر ۷۵ اهم

۱۵- کانکتور ۲ تایی اتصال به درب ثانویه یا جک پارکینگ

۱۶- کانکتور ارتباط داخلی با نگهبانی

راهنمای نصب مانیتور آیفون تصویری سیماران 72TK :

مشخصات کامل و آموزش مانیتور دربازکن تصویری کلیدلمسی 72TK

۱- پس از تعیین محل نصب مانیتور، براکت را در حالتی که سر قلاب ها به سمت بالا قرار گرفته ، بطوریکه سیم ها در مرکز آن قرار گیرد، با دو پیچ دیواری ، به صورتی مطمئن به دیوار پیچ کنید.سپس سیم ها را بیرون کشیده و آن ها را به کانکتورپشت مانیتور متصل کنید.(شکل الف)

با قرار دادن مانیتور روی دو قلاب بالای براکت و پایین کشیدن آن، مانیتور را روی براکت سوار کنید.(شکل ب)

۲- سیم گوشی را متصل کنید.(شکل ج)

۳-برق را متصل کنید.

4- دکمه OFFION را در حالت ON قرار دهید.

نکات مهم در نصب :

۱-دستگاه مانیتور و پنل را در جاهای پر گردوغبار معرض نور مستقیم خورشید(یا دیگر منابع قوی نور)، دمای بالا بیش از ۶۰ درجه سانتی گراد) یا شرایط رطوبت زیاد ، نصب نکنید.همچنین محل های مرتعش یا در معرض ضربه را برای نصب انتخاب نکنید.

2-برای بهبود کیفیت صدا و تصویر، از سیم mm ۶/ . فویل دار استفاده کرده و مسیر سیم کشی را دور از مسیر سیم های برق انتخاب کنید.

٣- برای انتقال تصویر به فواصل بیش از ۵۰متر، از کابل کواکسیال استفاده کنید.

تذکر:

کانکتور (J24) GUARD در پشت مانیتور جهت تماس با نگهبانی در سیستم های کدینگ قابل استفاده می باشد.

نحوه سیم بندی سیستم ۱ واحدی با پنل فراز :

مشخصات کامل و آموزش مانیتور دربازکن تصویری کلیدلمسی 72TK

توجه : در این روش توجه داشته باشید که سیم خط ۱ به ۵ متصل کنید. ( سیم قرمز به قهوه ای )

نحوه سیم بندی سیستم ۱ واحدی با پنل فوژان :

مشخصات کامل و آموزش مانیتور دربازکن تصویری کلیدلمسی 72TK

توجه : در این روش توجه داشته باشید که سیم خط 1 به 5 متصل کنید. ( سیم قرمز به قهوه ای )

نحوه سیم بندی جهت استفاده از سوئیچرداخلی

مشخصات کامل و آموزش مانیتور دربازکن تصویری کلیدلمسی 72TK

توجه : در این روش توجه داشته باشید که سیم خط ۱ به ۵ متصل نباشد. (سیم قرمز به قهوه ای )

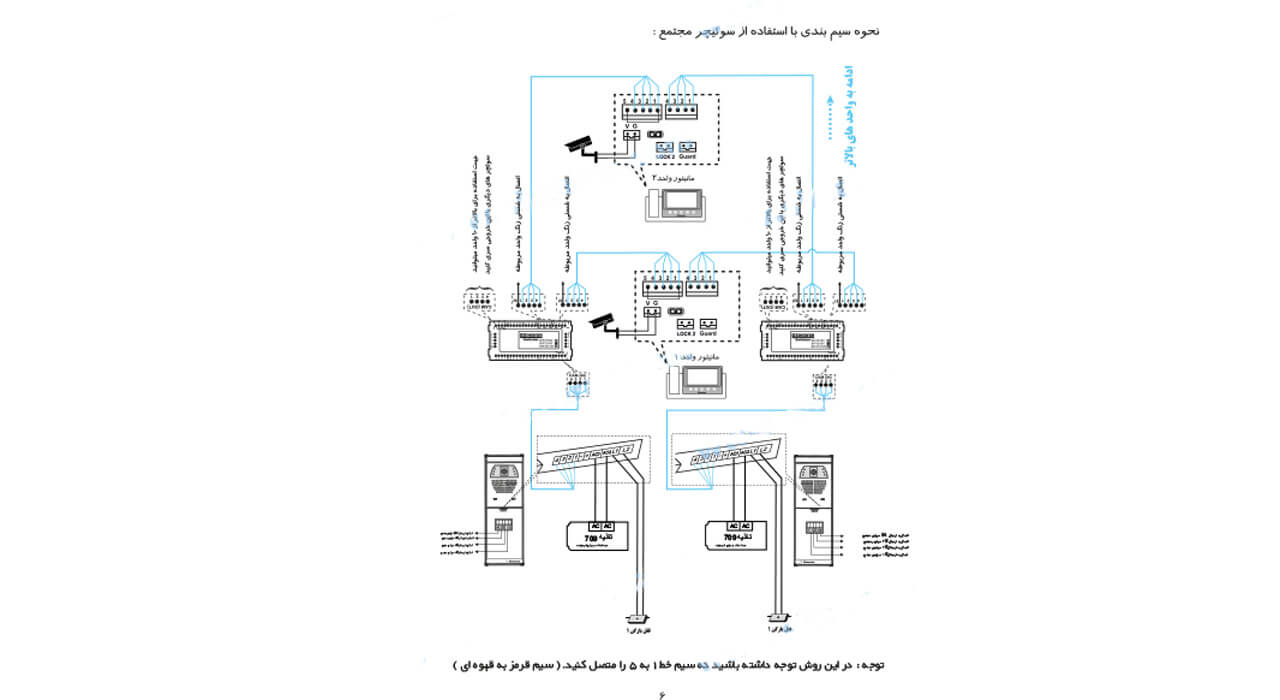

نحوه سیم بندی با استفاده از سوئیچر مجتمع :

مشخصات کامل و آموزش مانیتور دربازکن تصویری کلیدلمسی 72TK

توجه : در این روش توجه داشته باشید که سیم خط ۱ به ۵ را متصل کنید. ( سیم قرمز به قهوه ای )

نحوه سیم بندی سیستم کدینگ :

مشخصات کامل و آموزش مانیتور دربازکن تصویری کلیدلمسی 72TK

توجه : در این روش توجه داشته باشید که سیم خط 1 به 5 را متصل کنید. ( سیم قرمز به قهوه ای)

راه های رفع اشکالات:

ردیف اشکال دلایل اختمالی
1 سیستم کاملا از کار افتاده است. برق ورودی قطع است. کلید ON/OFF در وضعیت OFF است.
2 تصویر سیاه و سفید است. کنترل رنگ تنظیم نیست.
3 مانیتور خاموش و روشن می شود. سیم های میان مانيتور و پنل اتصالی دارد.
4 صدای رفت و برگشت برقرار است اما تصویری نداریم. سیم شماره 4 از پنل به مانیتور قطع است.

مشخصات فنی

ولتاژ موردنیاز AC 100 V -240 V 50/60 Hz
توان مصرفی 7.3 W
صفحه نمایش LCD رنگی 7 اینچ/ رزولوشن بالا
صدای زنگ تک ملودی
دمای عملکرد -10c … + 40c
حافظه تصویری _
وزن 1.3 کیلوگرم
ابعاد mm (ضخامت) 45× (ارتفاع) 173× (طول) 315
