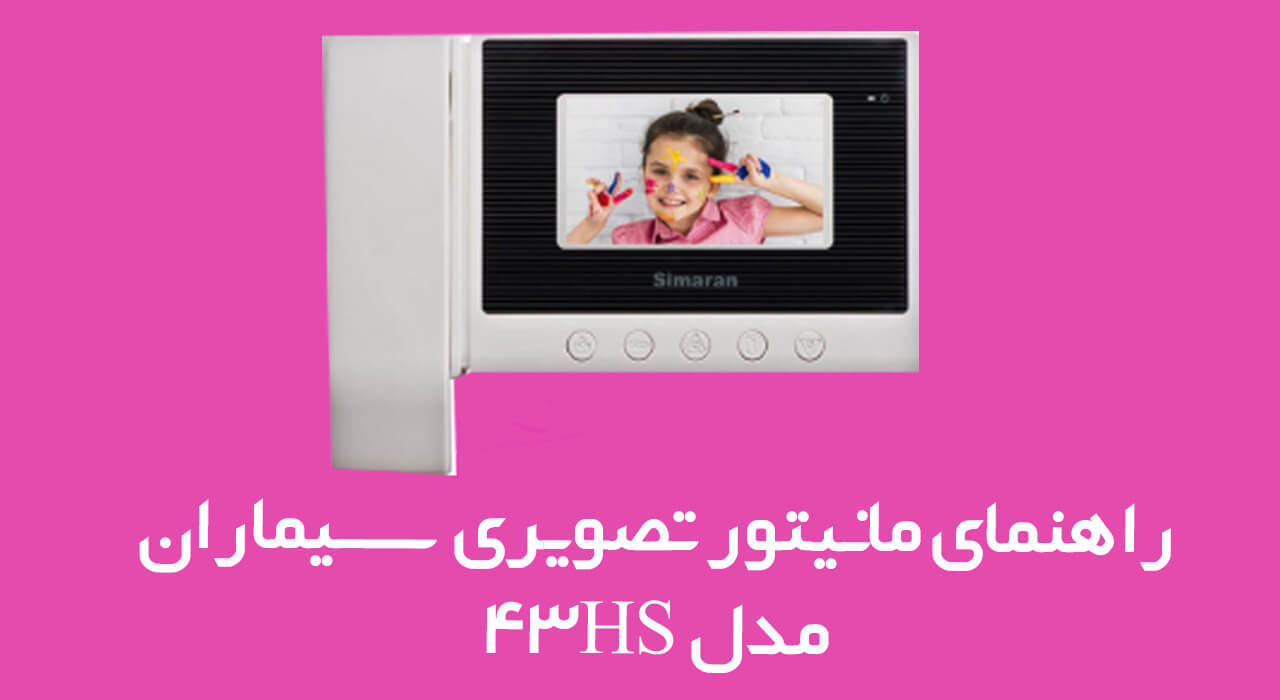

راهنمای مانیتور آیفون تصویری کلید لمسی 4.3 اینچ بدون حافظه سیماران مدل 43HS

در این محتوا با راهنما و آموزش راه اندازی مانیتور آیفون تصویری کلیدلمسی 4.3 اینچ بدون حافظه سیماران مدل 43HS آشنا می شویم.

تعداد بازدید: 1672

راهنمای مانیتور کلید لمسی 4.3 اینچ بدون حافظه سیماران مدل 43HS

مشخصات:

راهنمای مانیتور آیفون تصویری اینچ بدون حافظه سیماران مدل 43HS

1- صفحه نمایش "4.3

۲- LED وضعیت مانیتور

۳- نمایش تصویر دم درب

4- کلید در باز کن

۵- جهت ارتباط صوتی داخلی ( اینتر کام )

۶- تنظیم رنگ و روشنایی تصویر منو)

۷ - افزایش و کاهش مقادیر ( تنظیم رنگ و روشنایی تصویر )

۸- سیم رابط گوشی

۹-گوشی

۱۰-جمپر استفاده از سوئیچر داخلی

۱۱- کانکتور 4 تایی جهت ارتباط داخلی صوتی (گوشی KW-4VR)

۱۲- کانکتور ۵ تایی اتصال به پنل

۱۳-براکت

14- سیم برق (ورودی ۲۲۰ ولت)

۱۵- کلید روشن و خاموش کردن مانیتور

۱۶- کلید افزایش و کاهش صدای زنگ

نصب مانیتور 43HS:

راهنمای مانیتور آیفون تصویری اینچ بدون حافظه سیماران مدل 43HS

1- پس از تعیین محل نصب مانیتور، براکت را در حالتی که سر قلابها به سمت بالا قرار گرفته و سیم های ارتباطی در مرکز براکت قرار گرفته باشد، با دو پیچ دیواری، به صورتی مطمئن به دیوار پیچ کنید، سیم ها را بیرون کشیده و آنها را به کانکتور پشت مانیتور متصل کنید . ( شکل الف )

۲- با قرار دادن مانیتور روی چهار قلاب براکت و پایین کشیدن آن ، مانیتور را روی براکت سوار کنید، سپس برای ثابت کردن آن، پیچ استوانه را داخل چاک بالای براکت پیچ کنید. ( شکل ب )

۳- سیم گوشی را به مانیتور و گوشی وصل کنید. ( شکل ج)

4- برق را متصل کنید.

۵- کلید OFF/ON را در حالت ON قرار دهید .

نکات مهم در نصب آیفون تصویری 43HS :

۱-دستگاه مانیتور و پنل را در جاهای پر گردوغبار معرض نور مستقیم خورشید(یا دیگر منابع قوی نور)، دمای بالا بیش از 40 درجه سانتی گراد) یا شرایط رطوبت زیاد، نصب نکنید. همچنین محل های مرتعش یا در معرض ضربه را برای نصب انتخاب نکنید.

2-برای بهبود کیفیت صدا و تصویر، از سیم mm ۶/ . فویل دار استفاده کرده و مسیر سیم کشی را دور از مسیر سیم های برق انتخاب کنید.

٣- برای انتقال تصویر به فواصل بیش از ۵۰متر، از کابل کواکسیال استفاده کنید.

سیم بندی آیفون تصویری 43HS:

نحوه سیم بندی سیستم ۱ واحدی با پنل فراز :

راهنمای مانیتور آیفون تصویری اینچ بدون حافظه سیماران مدل 43HS

نحوه سیم بندی سیستم ۱ واحدی با پنل فوژان :

راهنمای مانیتور آیفون تصویری اینچ بدون حافظه سیماران مدل 43HS

نحوه سیم بندی جهت استفاده از سوئیچرداخلی

راهنمای مانیتور آیفون تصویری کلید لمسی 4.3 اینچ بدون حافظه سیماران مدل 43HS

در پنل 2 الی 4 واحدی چنانچه نخواهید از سوئیچر مجتمع استفاده کنید، میتوانید مطابق شکل زیر عمل کنید.

توجه: برای استفاده از سوئیچر داخلی، باید هر دو جمپر مانیتور در حالت OFF قرار گیرد.

نحوه سیم بندی جهت استفاده از سوئیچر مجتمع دربازکن تصویری 43HS :

راهنمای مانیتور آیفون تصویری اینچ بدون حافظه سیماران مدل 43HS

توجه : برای استفاده کردن از سوئیچر مجتمع، باید هر دو جمپر پشت مانیتور در حالت ON قرار گیرد.

عملکرد:

راهنمای مانیتور آیفون تصویری اینچ بدون حافظه سیماران مدل 43HS

دکمه ON/OFF را در وضعیت ON قرار دهید.

۱- پس از فشرده شدن شستی زنگ پنل، مانیتور زنگ خورده و تصویر دم در به نمایش در میاید. (شکل ۱ و ۲)

۲ - اکنون شما در انتخاب دارید:

 الف) پاسخ ندادن"، با برنداشتن گوشی، در این حالت تصویر مراجعه کننده پس از ۹۰ ثانیه از صفحه نمایش قطع و ارتباط با پنل قطع میشود.

ب) پاسخ دادن"، با برداشتن گوشی و صحبت با مراجعه کننده (شکل3) ، تصویر مراجعه کننده تا ۹۰ ثانیه، یا تا زمان گذاشتن گوشی، بر روی صفحه نمایش LCD باقی می ماند.

۳- حجم صدای زنگ را می توانید با کلید زنگ تنظیم کنید.

4- در صورت لزوم، با فشردن دکمه کلید می توانید در را باز کنید. (شکل 4)

5- برای ارتباط با مانیتور دوم یا گوشی صوتی داخلی، پس از برداشتن گوشی، با فشردن دکمه  ارتباط صوتی می توانید ارتباط صوتی دو طرفه، بدون پخش در پنل، داشته باشید.

راهنمای رفع اشکالات:

قبل از بازگرداندن سیستم دربازکن تصویری، جهت تعمیر یا جایگزینی، مراحل زیر را با دقت بخوانید و انجام دهید.

ردیف اشکال دلایل اختمالی
1 سیستم کاملا از کار افتاده است. برق ورودی قطع است. کلید ON/OFF در وضعیت OFF است.
2 تصویر سیاه و سفید است. کنترل رنگ تنظیم نیست.
3 مانیتور خاموش و روشن می شود. سیم های میان مانيتور و پنل اتصالی دارد.
4 صدای رفت و برگشت برقرار است اما تصویری نداریم. سیم شماره 4 از پنل به مانیتور قطع است.

مشخصات فنی

ولتاژ موردنیاز AC 100 V -240 V 50/60 Hz
صفحه نمایش 4/3 ال سی دی رنگی
توان مصرفی 4.1 W
صفحه نمایش LCD رنگی 7 اینچ/ رزولوشن بالا
صدای زنگ تک ملودی
دمای عملکرد -10c … + 40c
حافظه تصویری _
وزن 700 گرم
ابعاد mm (ضخامت) 38× (ارتفاع)130× (طول) 225
