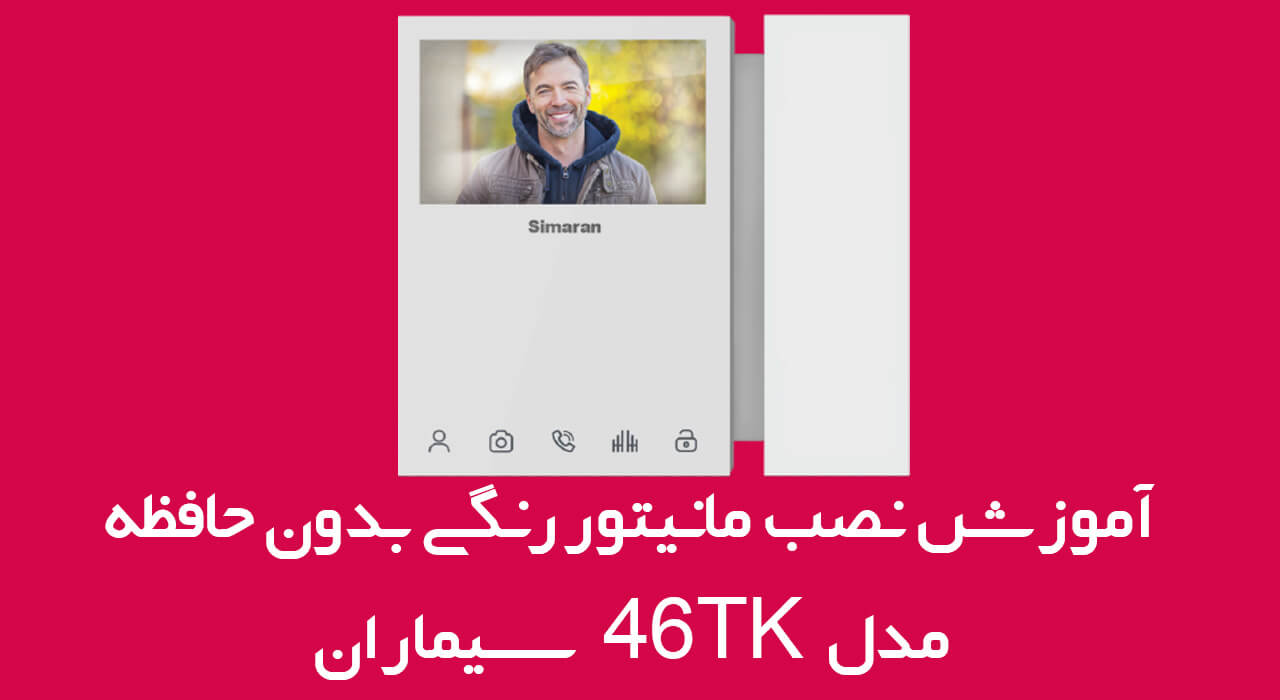

آموزش نصب مانیتور رنگی بدون حافظه مدل 46TK سیماران

آموزش نصب مانیتور رنگی بدون حافظه مدل 46TK سیماران

تعداد بازدید: 629

راهنمای نصب مانیتور رنگی 4.3 اینچ بدون حافظه سیماران مدل46TK

لیست محتویات

• مانیتور

• گوشی

• دفترچه راهنما

• براکت

بسته متعلقات شامل:

  • کانکتور۵ تایی 1 عدد
  •  کانکتور 4 تایی 1 عدد
  • پیچ استوانه ای 7×3 2 عدد
  •  کانکتور۲ تایی 3 عدد
  •  پیچ دیواری 4M 2 عدد
  • رول پلاک 2 عدد

راهنمای نصب مانیتور رنگی 4.3 اینچ بدون حافظه سیماران مدل46TK

مشخصات آیفون تصویری 46TK سیماران

1-گوشی

2- صفحه نمایش 4.3 LCD اینچ

3- دکمه مانیتور افراد

با لمس این دکمه صفحه نمایش فعال شده و تصویر محدوده دید دوربین را نمایش میدهد و با لمس مجدد تصویر دوربین پنل دوم را نمایش میدهد.

4- در حالتی که صفحه مانیتور خاموش است با برداشتن گوشی و لمس دکمه ی 4 مانیتور با نگهبانی ارتباط برقرار می کند.

5- دکمه دربازکن ثانویه ( پارکینگ)

 می توانید از این دکمه برای دربازکن ثانویه یا جک پارکینگ استفاده نمایید.

6- دکمه دربازکن قفل

برای باز کردن سیستم قفل دربازکن درب ورودی استفاده می شود.

7- کلید ON/OFF

برای روشن و یا خاموش کردن سیستم

8 - محل قرار گرفتن فیش گوشی

9- کانکتور ۵ تایی اتصال به پنل اول

10 - کانکتور ۴ تایی اتصال به پنل دوم

11 - کانکتور ۲ پین اتصال به درب بازکن 2

12- کانکتور ۲ پین اتصال به دوربین خارجی

13- کانکتور 2 پین اتصال به نگهبانی

راهنمای نصب مانیتور 46TK simaran

راهنمای نصب مانیتور رنگی 4.3 اینچ بدون حافظه سیماران مدل46TK

۱- پس از تعیین محل نصب مانیتور، براکت را در حالتی که سر قلاب ها به سمت بالا قرار گرفته ، بطوریکه سیم ها در مرکز آن قرار گیرد، با دو پیچ دیواری ، به صورتی مطمئن به دیوار پیچ کنید.سپس سیم ها را بیرون کشیده و آن ها را به کانکتورپشت مانیتور متصل کنید.(شکل الف)

با قرار دادن مانیتور روی دو قلاب بالای براکت و پایین کشیدن آن، مانیتور را روی براکت سوار کنید.(شکل ب)

۲- سیم گوشی را متصل کنید.(شکل ج)

۳-برق را متصل کنید.

4- دکمه OFF/ON را در حالت ON قرار دهید.

نکات مهم در نصب دربازکن تصویری مدل 46TK بدون حافظه سیماران

۱-دستگاه مانیتور و پنل را در جاهای پر گردوغبار معرض نور مستقیم خورشید(یا دیگر منابع قوی نور)، دمای بالا بیش از 40 درجه سانتی گراد) یا شرایط رطوبت زیاد ، نصب نکنید.همچنین محل های مرتعش یا در معرض ضربه را برای نصب انتخاب نکنید.

2-برای بهبود کیفیت صدا و تصویر، از سیم mm ۶/ . فویل دار استفاده کرده و مسیر سیم کشی را دور از مسیر سیم های برق انتخاب کنید.

٣- برای انتقال تصویر به فواصل بیش از ۵۰متر، از کابل کواکسیال استفاده کنید.

تذکر:

کانکتور (CN7) GUARD در پشت مانیتور جهت تماس با نگهبانی در سیستم های کدینگ قابل استفاده می باشد.

عیب یابی

ردیف اشكال دلایل احتمالی
1 سیستم کاملا از کار افتاده است. برق ورودی قطع است. کلید ON/OFF در وضعیت OFF است.
2 تصویر سیاه و سفید است. کنترل رنگ تنظیم نیست.
3 مانیتور خاموش و روشن می شود. سیم های میان مانيتور و پنل اتصالی دارد.
4 صدای رفت و برگشت برقرار است اما تصویری نداریم سیم شماره 4 از پنل به مانیتور قطع است.

مشخصات فنی





ولتاژ موردنیاز AC 100 V -240 V 50/60 Hz
توان مصرفی حداکثر 4.1 وات
صفحه نمایش LCD رنگی 4.3 اینچ/ رزولوشن بالا
صدای زنگ تک ملودی
دمای عملکرد -10C … + 40C
وزن 700 کیلوگرم
ابعاد mm (ضخامت) 20× (ارتفاع) 160× (طول) 170

نحوه سیم بندی سیستم ۱ واحدی با پنل فراز

راهنمای نصب مانیتور رنگی 4.3 اینچ بدون حافظه سیماران مدل46TK





نحوه سیم بندی سیستم ۱ واحدی با پنل فوژان





 راهنمای نصب مانیتور رنگی 4.3 اینچ بدون حافظه سیماران مدل46TK

نحوه سیم بندی جهت استفاده از سوئیچرداخلی

راهنمای نصب مانیتور رنگی 4.3 اینچ بدون حافظه سیماران مدل46TK

نحوه سیم بندی با استفاده از سوئیچر مجتمع

راهنمای نصب مانیتور رنگی 4.3 اینچ بدون حافظه سیماران مدل46TK

نحوه سیم بندی سیستم کدینگ

راهنمای نصب مانیتور رنگی 4.3 اینچ بدون حافظه سیماران مدل46TK
