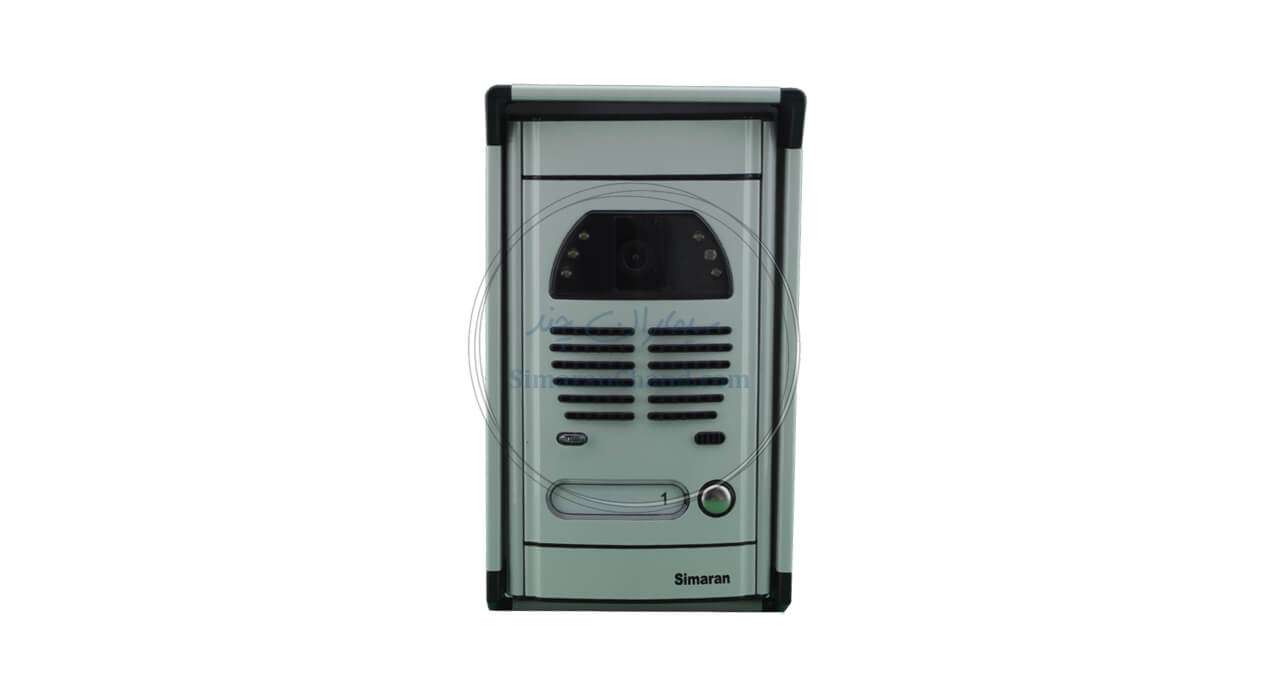

پنل آیفون تصویری فوژان مدل VFC1 تک واحدی سیماران

Fujan VFC1 video iPhone panel, single unit model

  1. دوربین 1/3 اینچ CMOS رنگی
  2. مجهز به دوربین CCD با رزولوشن بالا Samsung / Sony
  3. امکان تنظیم زاویه دید دوربین در 4 جهت
  4. قابلیت دید در شب با استفاده از تکنولوژِی LED WHITE
  5. مجهز به باران گیر اکسترود شده آلومینیوم
  6. مجهز به فتوسل جهت روشن شدن LED پنل در شب
  7. امکان تنظیم صدای میکروفن و بلندگو با پتانسیمومتر
  8. نصب به صورت توکار
  9. منبع تغذیه 12-14 VDC
  10. توان مصرفی 2.02 W
  11. سیم بندی مانیتور به پنل 4 رشته سیم
  12. دمای کارکرد این پنل بین -10 تا 50 درجه سانتی گراد است
  13. پرفروشترین مدل پنل سیماران
  14. گارانتی 30 ماهه سیماران
قیمت : 1,505,900تومان

پنل دربازکن تصویری سیماران مدل یک واحدی فوژان -VFC1

پنل آیفون تصویری سیماران مدل یک واحدی فوژان -VFC1 برای یک واحد طراحی شده است. پنل دربازکن سیماران مدل فوژان مجهز به دوربین CCD رنگی با 1.4 اینچ و با رزولوشن بالا، با قابلیت تنظیم دید در چهار جهت بوده و مجهز به سیستم قوی دید در شب با استفاده از white LED می‌باشد. همچنین این پنل دربازکن جهت روشنایی LED خود در شب، مجهز به فتوسل می‌باشد. توان مصرفی پنل فوژان مدل VFC1 دو وات، و تغذیه مورد نیاز آن 12-14 ولت DC  می‌باشد. دمای عملکرد پنل بیرونی سیماران مدل فوژان 70+ تا 25- درجه سانتی‌گراد بوده و دارای باران گیر اکسترود شده آلومینیومی است.





پنل دربازکن تصویری سیماران مدل یک واحدی فوژان -VFC1



ویژگی های پنل سیماران مدل فوژان -VFC1

  • دوربین پنل سیماران رنگی
  • دوربین رزولوشن بالا
  • دید در شب قوی با استفاده از white LED
  • روشن شدن LED با فتوسل
  • تنظیم دید دوربین در چهار جهت
  • سیم بندی مانیتور به پنل 4 رشته سیم
  • توان مصرفی 2.02 وات
  • تغذیه 14-12 VDC
  • دارای باران گیر اکسترود آلومینیومی
  • دمای کارکرد 50+ تا 10- درجه سانتی گراد

پنل دربازکن تصویری سیماران

گارانتی پنل آیفون تصویری سیماران مدل VFC1

شرکت سیماران برای تمامی مدل های پنل فوژان همچون سایر محصولات دیگر 30 ماه گارانتی و خدمات پس از فروش در نظر گرفته است. به همین دلیل پس از تهیه این محصول کارت گارانتی را نگهدارید تا در صورت لزوم بتوانید از آن جهت تعمیر رایگان یا تعویض محصول استفاده کنید. اما قبل از هر چیز در صورت داشتن هر سوال بهتر است آن را از واحد خدمات سیماران بپرسید، تا شما را راهنمایی کنند.

جاگذاری قوطی توکار

آشنایی با قوطی های توکار فوژان سیماران


برای نصب پنل‌های صوتی و تصویری سیماران از قوطی‌های توکار استفاده می‌شود که برای طرح فوژان، 4 نوع مختلف دارد:

  • قوطی توکار تک ماجول صوتی
  • قوطی توکار تک ماجول تصویری ( 30 میلی‌متر بلندتر از نوع صوتی)
  • قوطی توکار 2 ماجول
  • قوطی توکار 3 ماجول



این قوطی­‌ها را بر حسب نوع کار، مطابق شکل صفحه زیر در ترکیب­‌های مختلفی از 1 الی ۹ ماجول می­‌توان استفاده کرد. برای اتصال 2 یا 3 قاب توکار از رابط قوطی توکار استفاده می‌شود که از سوراخ میانی آن برای عبور کابل‌­ها می‌توان استفاده کرد.

آشنائی با قوطی های توکار فوژان

آشنائی با قوطی های توکار فوژان



 طریقه نصب قوطی توکار


قبل از کار گذاشتن قوطی توکار محل ورود سیم (از کف یا دیوارهای جانبی) را از قوطی جدا کنید. در نصب پنل­ های بالاتر از 3 ماژول ابتدا رابط پلاستیکی قاب توکار را مطابق شکل نصب کنید. توجه کنید که خود رابط پلاستیکی جهت انتقال سیم از یک قوطی به قوطی دیگر می‌تواند مورد استفاده قرار گیرد. سپس کل مجموعه را در داخل دیوار نصب کنید.

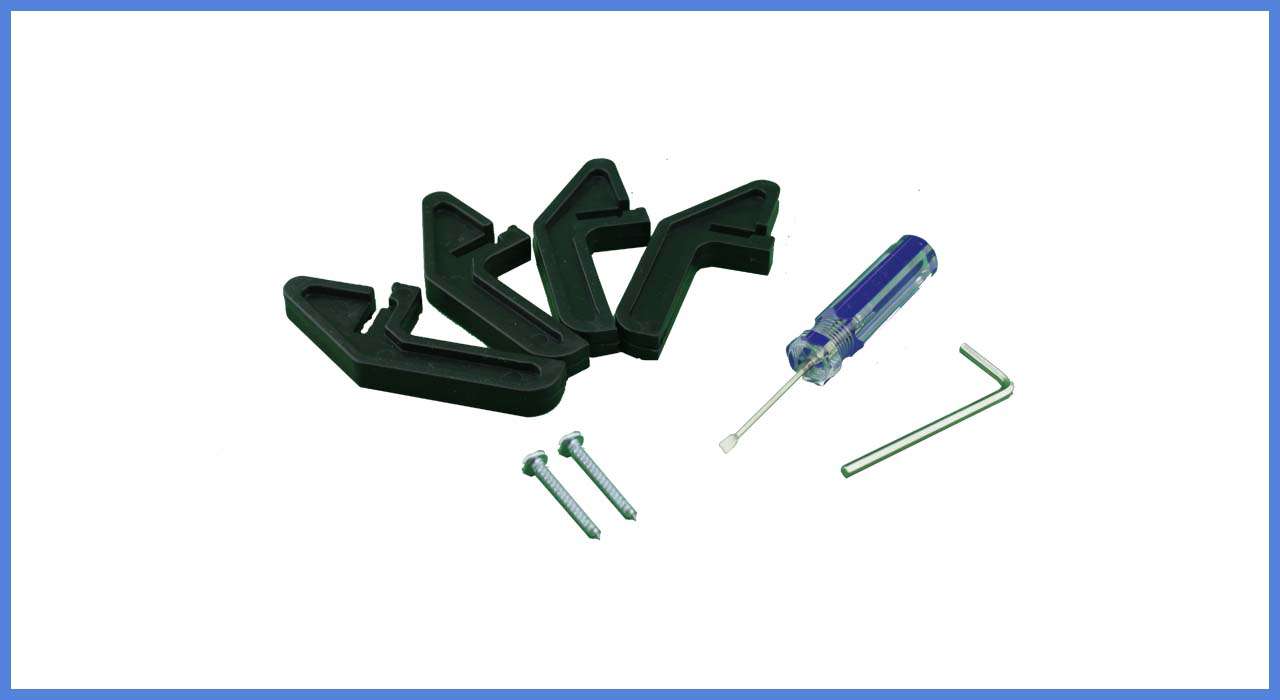

قوطی تو کار را مطابق شکل در ارتفاع 145 سانتی‌متری از سطح زمین و کاملاً هم تراز با دیوار نصب نمائید.در داخل بسته‌بندی پنل­ های فوژان، 3 ماژول چهار گیره جهت کمک به هم تراز نصب کردن قوطی توکار متصل کرده، بعد از محکم کردن قوطی توکار با گچ، گیره‌ها را خارج نمائید. اگر قوطی توکار هم تراز با سطح دیوار نباشد، پنل و بارانگیر به خوبی بر روی دیوار نصب نخواهد شد.

رابط قوطی توکار و ارتفاع آن



جاگذاری قوطی توکار

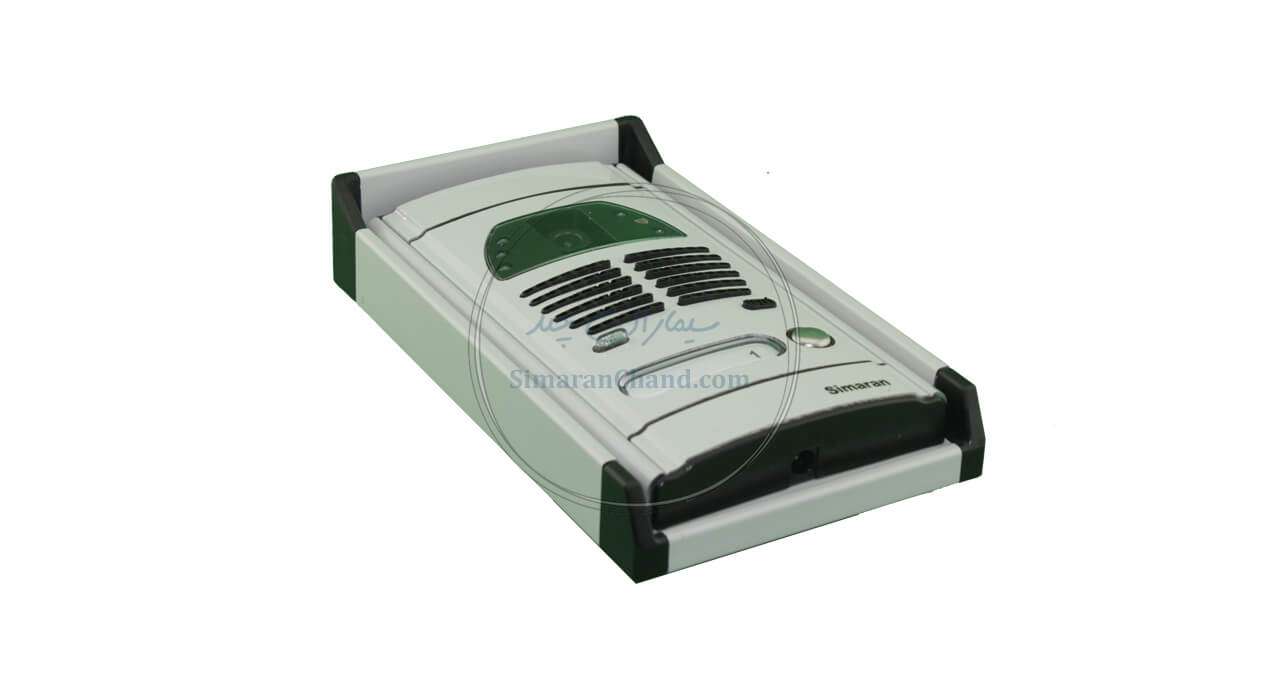

نصب پنل و بارانگیر فوژان سیماران


با استفاده از آچار آلن پیچ انتهای پنل ماژول­‌ها را باز کنید؛ چرا که لازم نیست پیچ تا انتها باز شود. سپس انتهای پنل را به سمت بالای باران گیر فشار دهید تا خار مربوطه آزاد شود، سپس پنل را بیرون آورید. استفاده از ابزار نامناسب به جای آچار آلن باعث هرز شدن و ایجاد مشکلات برای خدمات بعدی می‌شود. صفحه شستی و قاب باران گیر را بر روی قوطی توکار قرار دهید. سپس صفحه شستی را با 2 عدد پیچ خودکار به قوطی توکار متصل کنید.

مشخصات فنی

  • رنگ
    نقره ای
  • کشور سازنده
    ایران
  • مدت زمان گارانتی
    24 ماه
  • مدل
    VFC1
  • تعداد ماژول
    یک ماژول
  • قابلیت ضد آب
  • نوع نور دوربین
    ccd
  • دید در شب
  • باران گیر
  • کارت خوان
  • تغذیه
    12v AC-150mA
  • دمای عملکرد
    -25° ... +70°
  • صفحه کلید نورانی
  • سیستم نصب
    4 رشته سیم با قطبیت (مثبت و منفی)
  • نوع دوربین
    1/3 اینچ CMOS
  • زاویه دوربین
    قابل تنظیم
  • قابلیت تنظیم زاویه دید دوربین در 4 جهت
  • مجهز به فتوسل جهت روشن شدن LEDهای پنل در شب
  • ساخته شده از آلومینیوم یکپارچه اکسترود شده ومقاوم در برابر تغییرات جوی
